3D Fassadenvermessung mittels LiDAR Scanner Drohne in Frankfurt

Frankfurt: 3D Fassadenvermessung mit LiDAR Scanner Drohne

Genaue Planungen sowie ein erfolgreiches Sanieren und Restaurieren von Fassaden basieren im Idealfall auf einer geometrisch exakten 3D Fassadenvermessung der vorhandenen Fassaden. Bei der 3D Fassadenvermessung mit LiDAR Scanner Drohne in Frankfurt haben wir für unseren langjährigen Partner dotscene aus Freiburg mit dessen eigens entwickeltem Scanner gearbeitet. Wir haben die Erfassung genehmigungsseitig möglich gemacht und alle Fassaden wie auch Balkone des hohen Wohnkomplexes innerhalb kürzester Zeit dreidimensional vermessen. Zusätzlich wurde das Hochhaus am gleichen Tag zur visuellen Inspektion und Dokumentation photogrammetrisch erfasst.

LiDAR Technologie und ihre Vorteile bei der 3D Fassadenvermessung mit LiDAR Scanner Drohne in Frankfurt

Die 3D Fassadenvermessung mit LiDAR Scanner Drohne durch unsere erfahrenen Piloten ermöglicht es, innerhalb kürzester Zeit selbst große oder eine hohe Anzahl von Gebäuden zu erfassen. Aus diesem Grund sind wir häufig für unseren Partner deutschlandweit tätig, um die Daten für seine kundenspezifische Auswertung zu erfassen. Der Light Detection and Ranging Scanner (LiDAR) mit dem Namen „dotcube“ der dotscene GmbH basiert auf zwei Velodyne LiDAR Pucks. Der LiDAR Scanner zeichnet sich durch eine hohe Punktdichte und eine hohe Genauigkeit aus. Zudem verläuft das Post Processing dank des eigenen SLAM-Algorithmus zügig. Ein weiterer Vorteil ist, dass die Registrierung der einzelnen Scans keine direkte Georeferenzierung der einzelnen Scans erfordert.



3D Fassadenvermessung mittels LiDAR Scanner zur 3D-Bestandsmodellierung und Erstellung von 2D-Fassadenplänen

Die Prozessierung, Registrierung und Auswertung der LiDAR Scans der 3D Fassadenvermessung sowie die CAD-Modellierung erfolgten durch die Modellierungsabteilung von dotscene in Freiburg. Die präzisen Ergebnisse sind die Planungsgrundlage für weitere Maßnahmen.

Pilot für dotscene am Objekt in Frankfurt: Photogrammetrische 3D Fassadenvermessung per Drohne

Die Fassaden des Wohnkomplexes in Frankfurt wurden zusätzlich mittels Highend-Kamera von uns erfasst. Die photogrammetrischen Aufnahmen dienen in erster Linie zur Inspektion und Dokumentation. Falls relevant, können die Messbilder bei Bedarf photogrammetrisch ausgewertet werden, um hochauflösende Fassadenansichten in Form von Orthophotos (entzerrte Messbilder) zu berechnen. Diese können ebenfalls als Planungs- und Gestaltungsgrundlage genutzt werden, vor allem aber zur präzisen Kartierung von Schäden. Zur Schadenskartierung lassen sich die Orthophotos beispielsweise auch als Layer in den 2D-Fassadenplänen nutzen.

Photogrammetrische-3D-Fassadenvermessung-Frankfurt-Hochhaus-Wohnkomplex-LOGXON-Porter-Drohne-UAV-Multicopter-Hexacopter-

Weitere Informationen zum Thema UAV-Laserscanning-Vermessung und auch 3D-Bestandserfassung per UAV-Photogrammetrie finden Sie HIER. Weitere LOGXON Dienstleistungen im Bereich photogrammetrischer Erfassung:

3D Fassadenvermessung durch UAV-Einsatz
Photogrammetrie-Service: 3D-Scans auf Basis von hochauflösenden Messbildern
3D-Modellierung, 2D-Planerstellung und digitale Geländemodelle

Projektumfang:

  • Beantragung sämtlicher Genehmigungen und Abstimmung mit den jeweiligen Behörden in Frankfurt

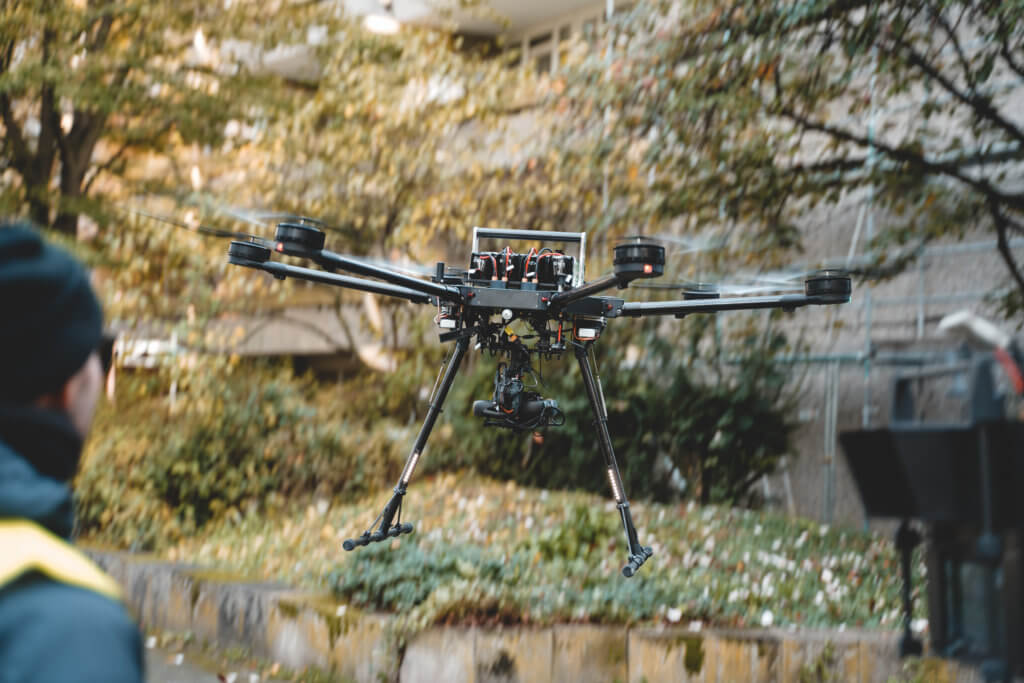

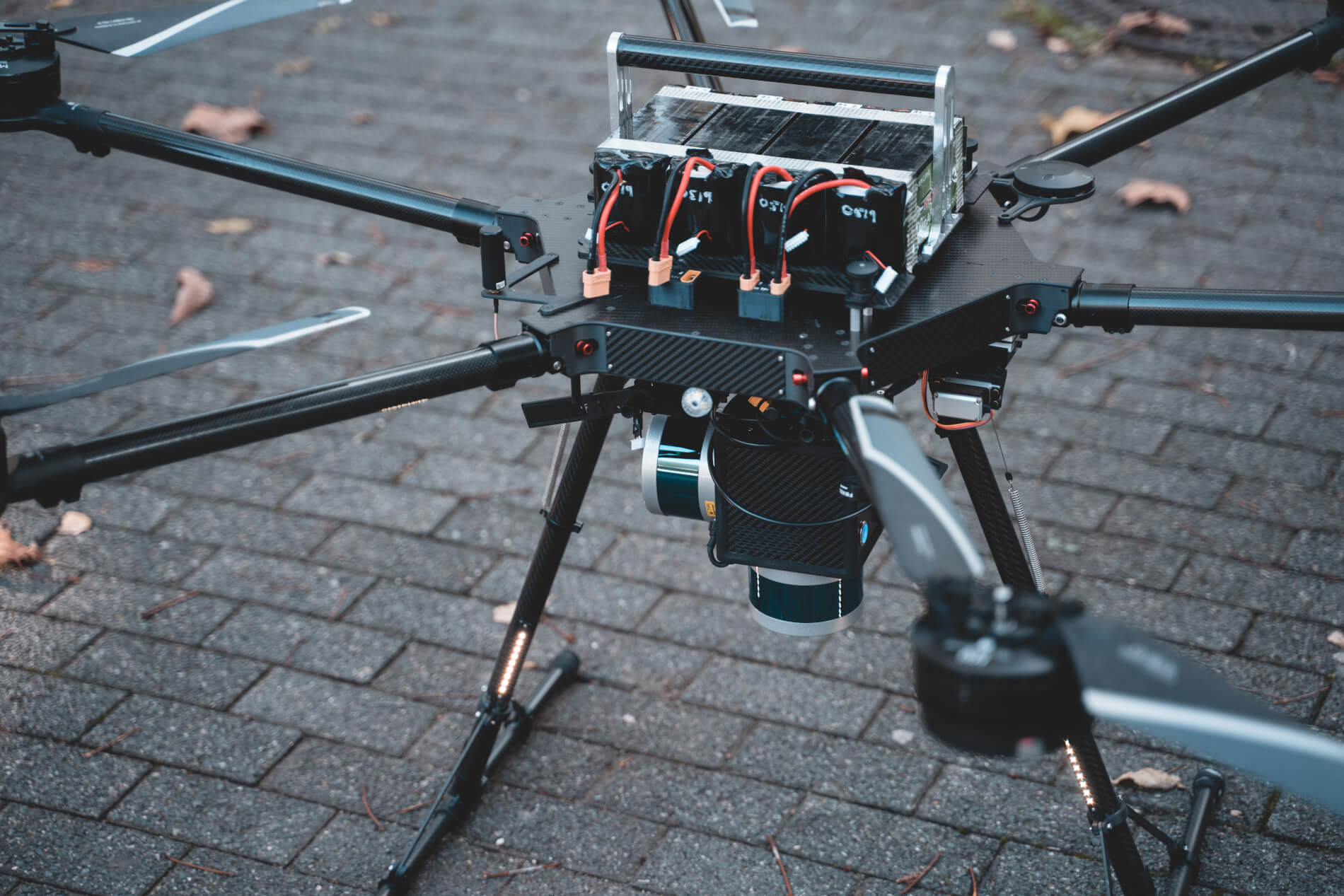

  • Flugplanung zur Erfassung und Umbau der Heavy-Lifter-Drohne PORTER mit angepasstem Dämpfungssystem und speziellem dotscene LiDAR Mount

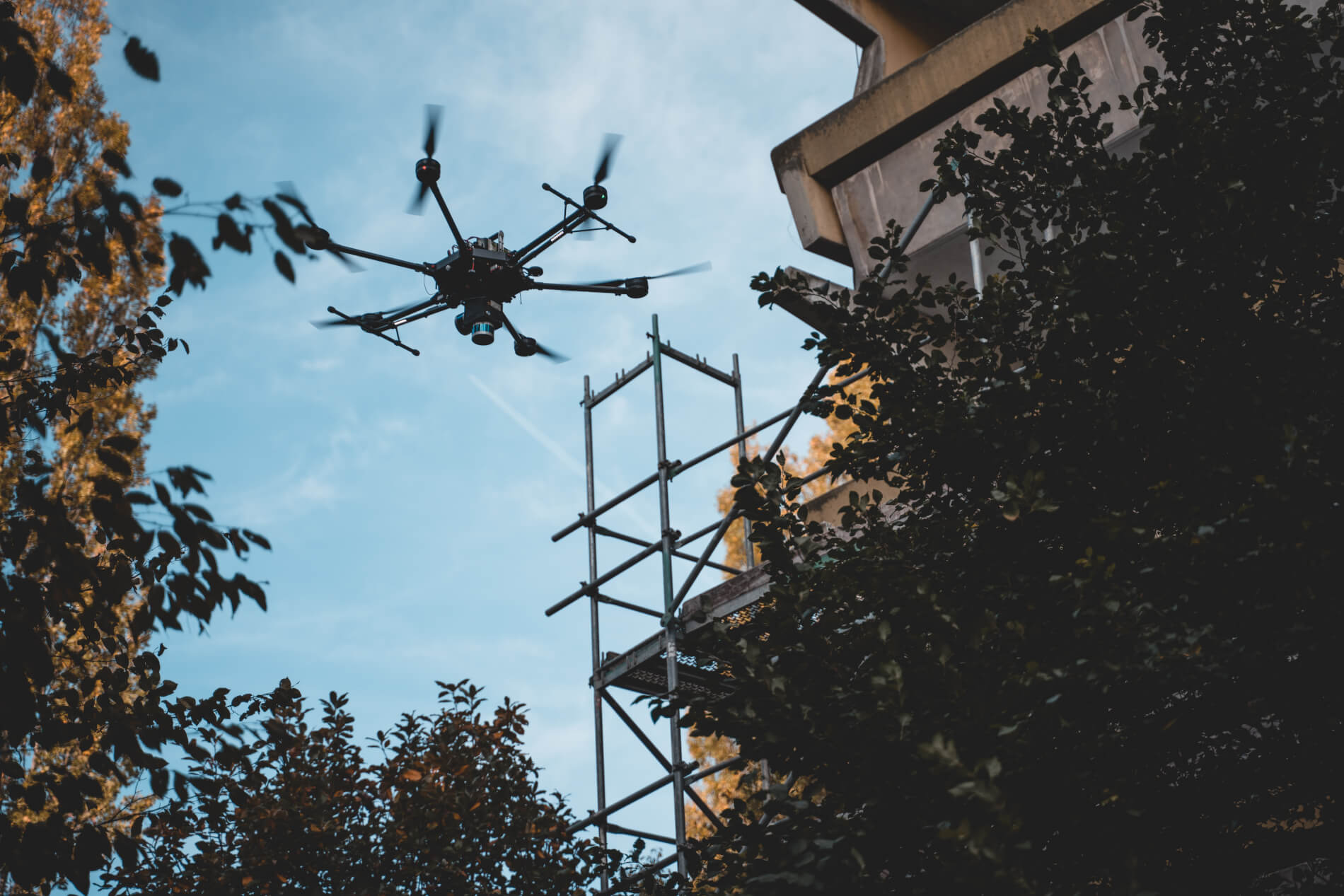

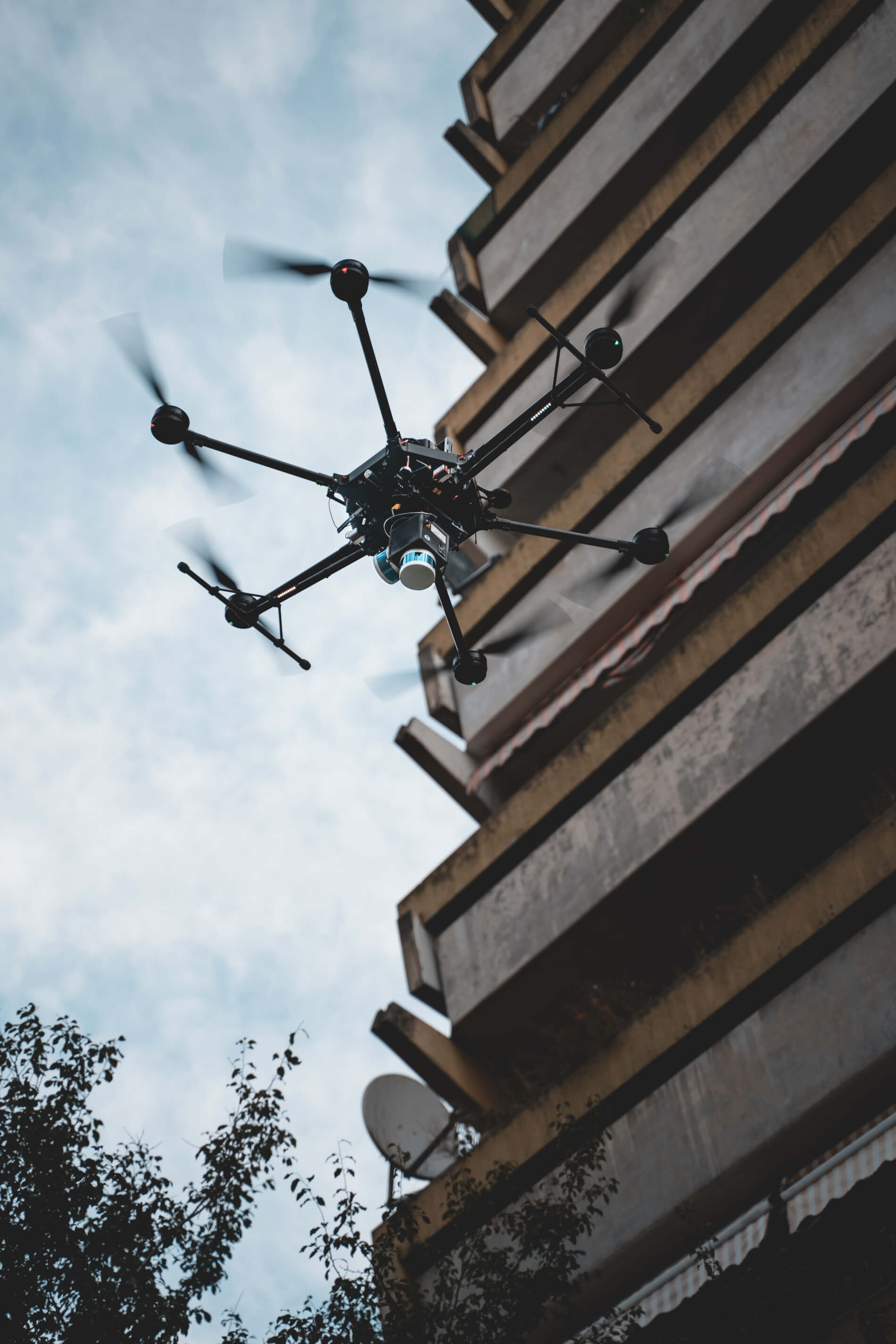

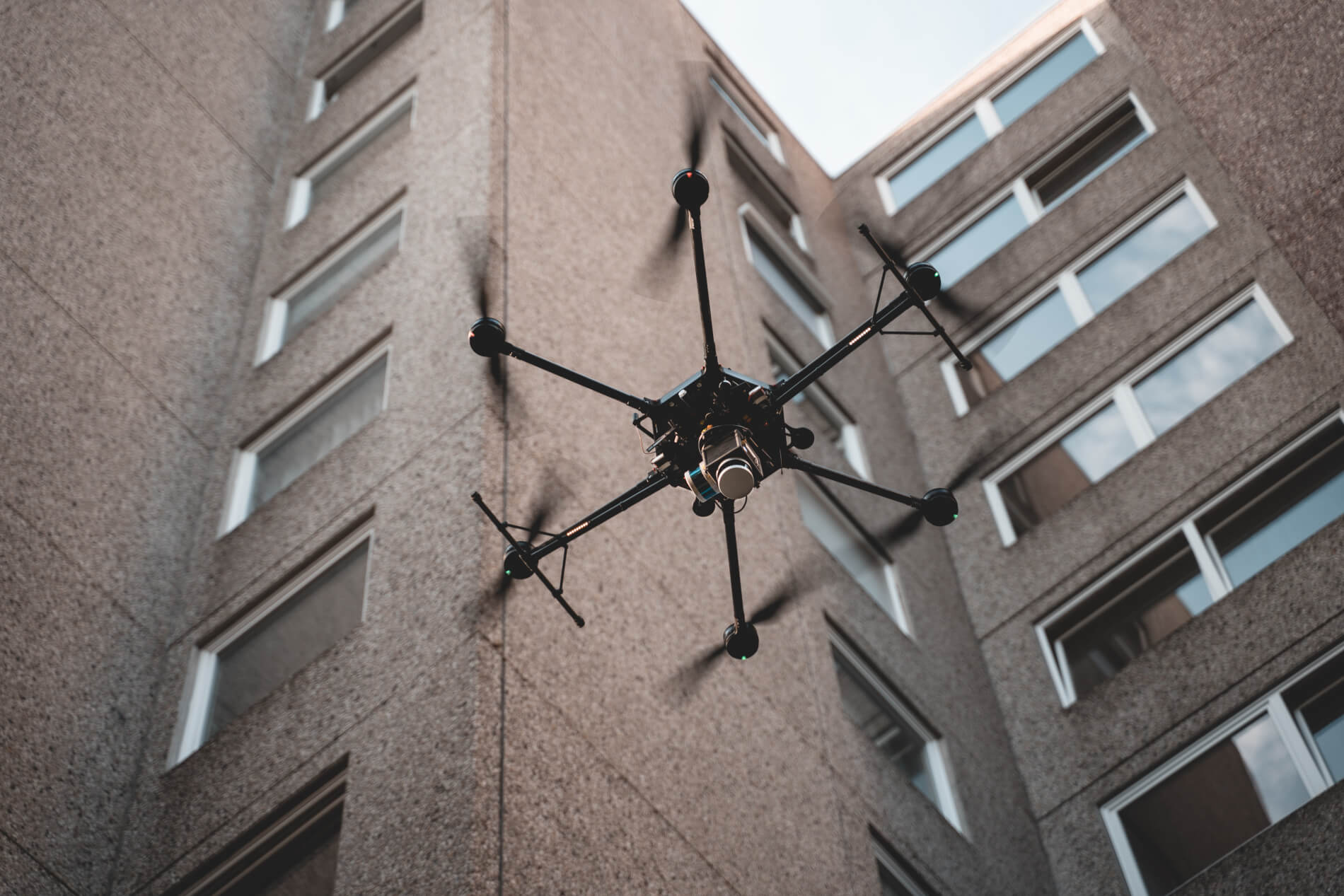

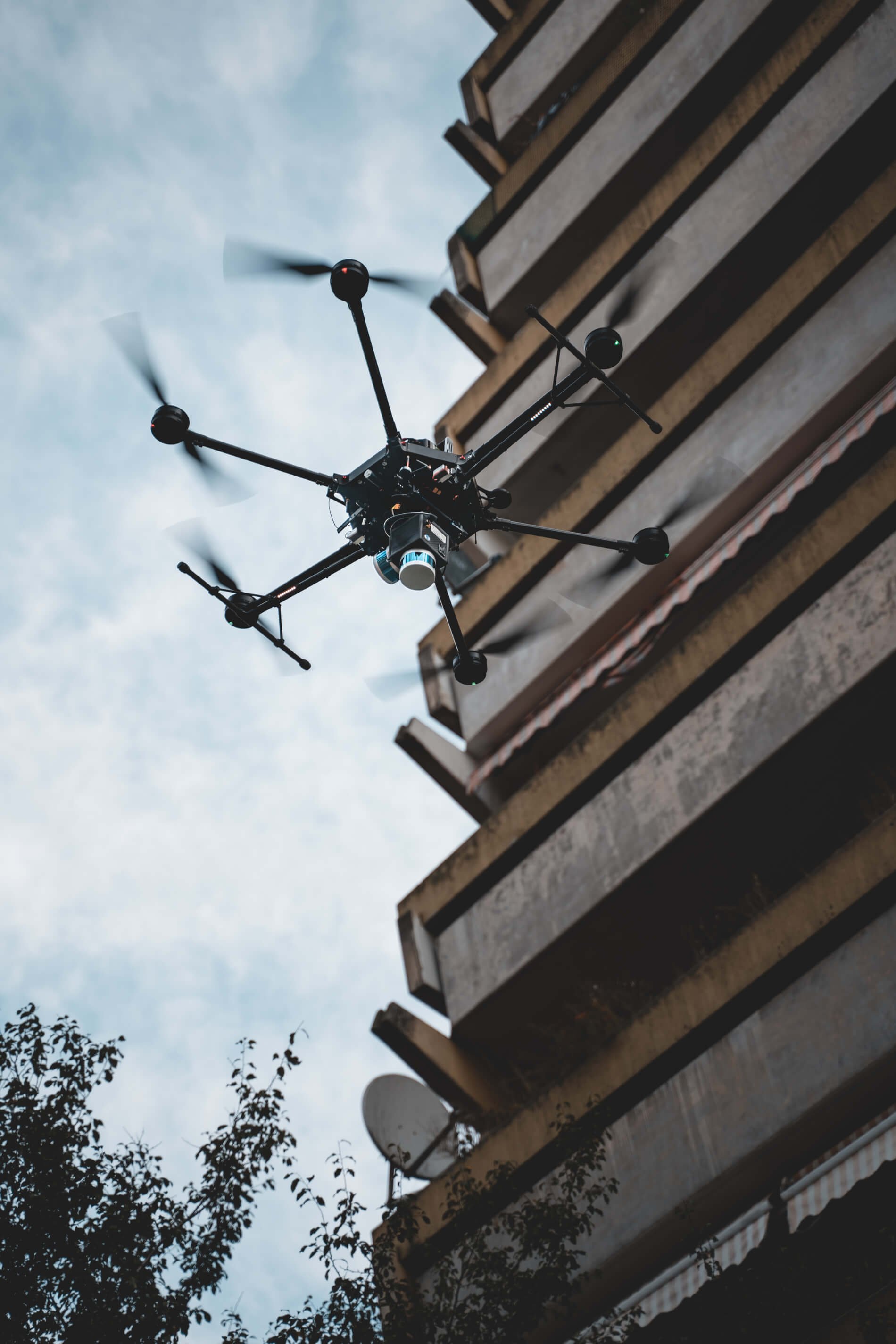

  • Durchführung der 3D Fassadenvermessung mit LiDAR Scanner Drohne durch LOGXON UAV-Pilot

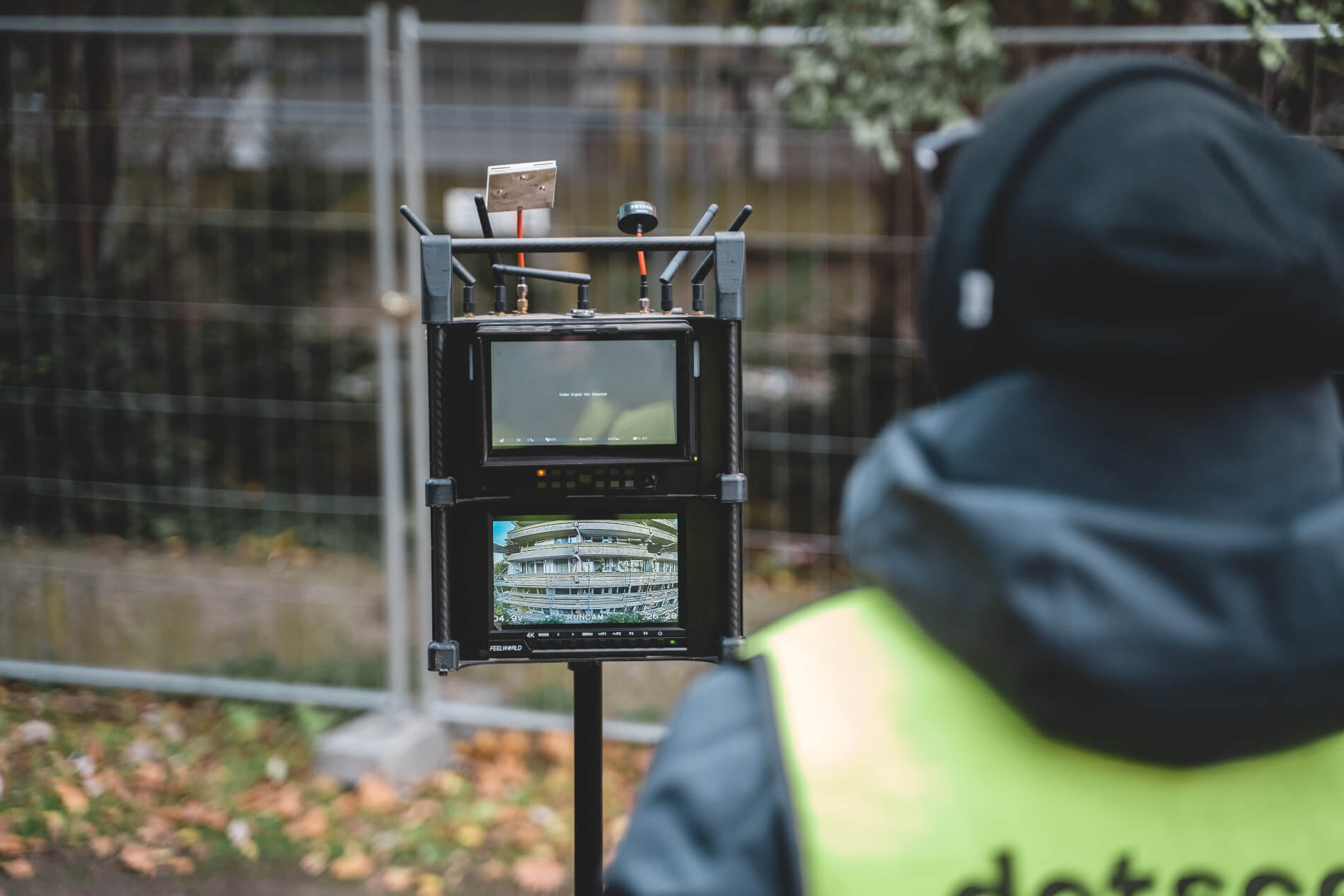

  • Durchführung einer photogrammetrischen Erfassung mit Messbildkamera an der Porter-Drohne mit LOGXON Pilot
