3D Vermessung von Kirchen per Drohne, terrestrischer Photogrammetrie und Laserscanning

3D Vermessung von Kirchen per Drohne, terrestrischer Photogrammetrie und Laserscanning von LOGXON

Bei der 3D Vermessung von Kirchen per Drohne in Kombination mit terrestrischem Laserscanning führen wir eine zusammenhängende und detaillierte Bestandserfassung durch. Bei der Vermessung können sowohl sämtliche Innenräume, der Außenbereich, der Kirchhof oder die gesamte Anlage um die Kirche erfasst und in einer 3D Punktwolke abgebildet werden.

Die beiden Methoden Photogrammetrie (Bildvermessung per Drohne oder auch terrestrisch) und 3D Laserscanning ermöglichen eine vollständige geometrische Erfassung schwieriger Gebäudekomplexe innerhalb kürzester Zeit. Bei der Vermessung der Kirche wird diese simultan durch hochauflösend Bilder visuell dokumentiert.

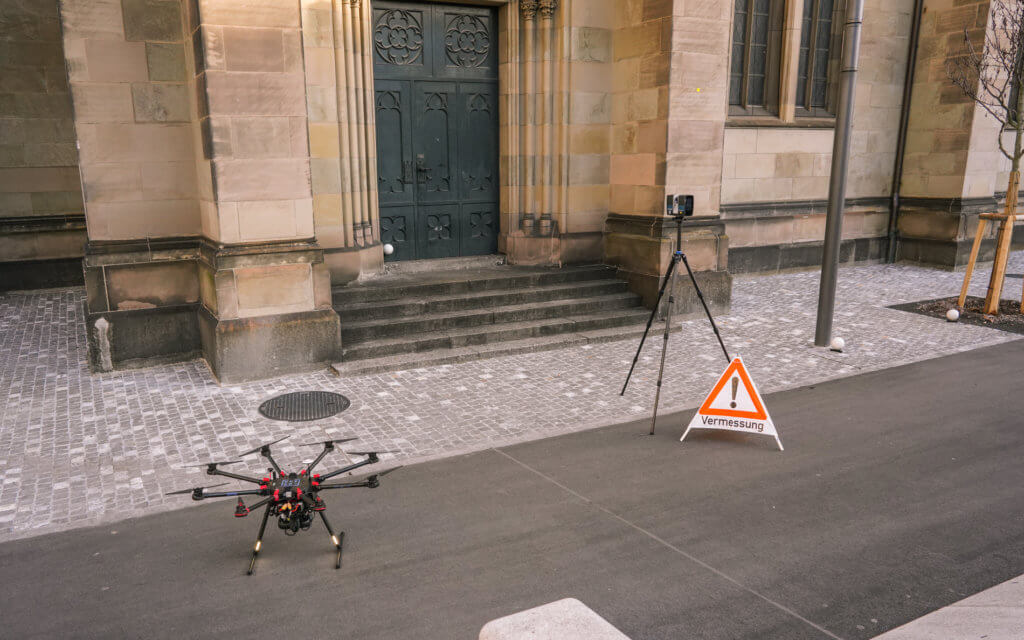

Faro-Laserscanner-LiDAR-Drohne-3D-Vermessung-von-Kirchen-per-Drohne-terrestrischer-Photogrammetrie-Laserscanning



Die 3D Vermessung von Kirchen ist ein verformungsgetreues und steingerechtes Aufmaß. Die Vermessung ist die Grundlage für die weitere Bearbeitung, historische Analyse, Inspektion durch Fachleute oder auch Sanierungungen.

Ergebnisse aus einer 3D Vermessung von Kirchen per Drohne und Laserscanning

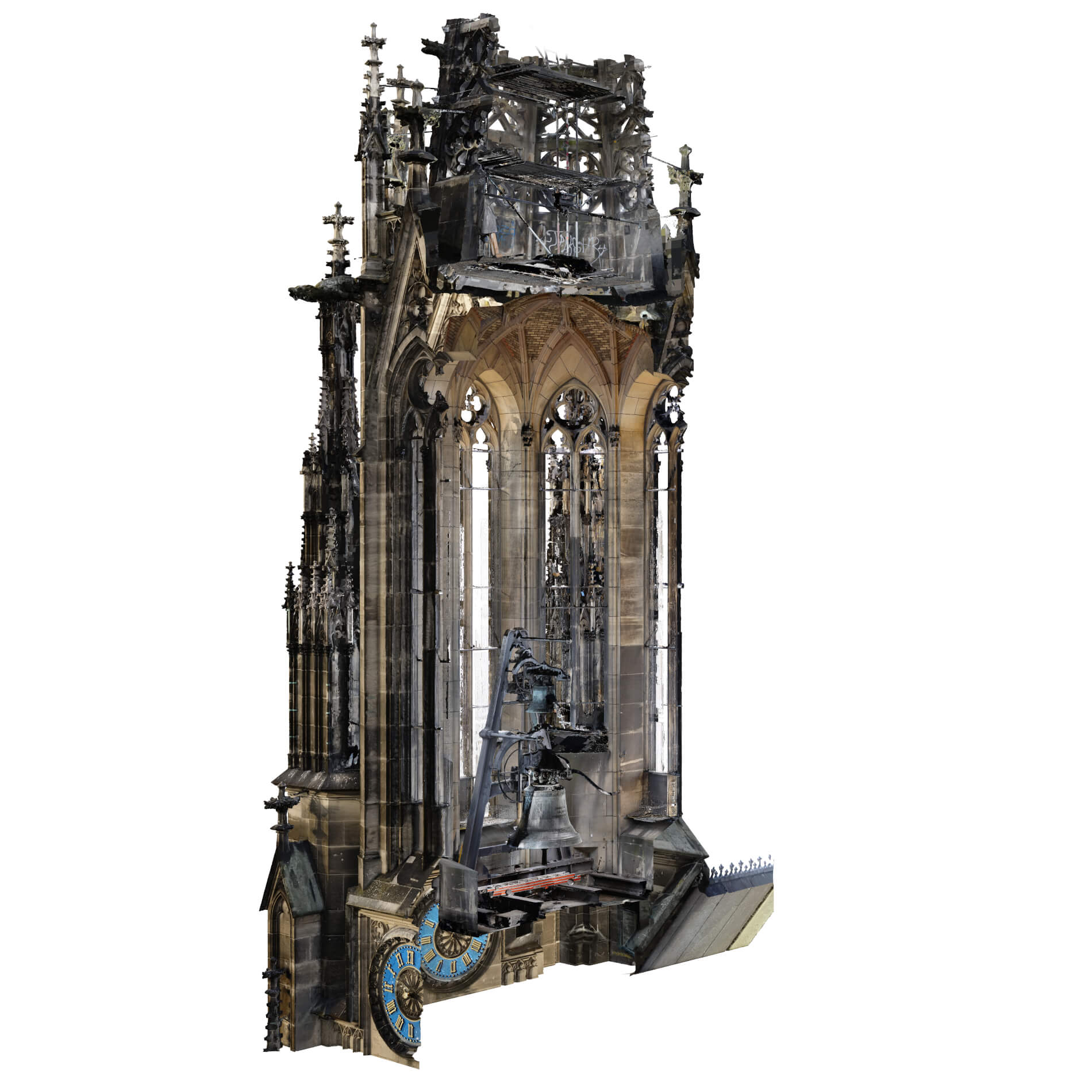

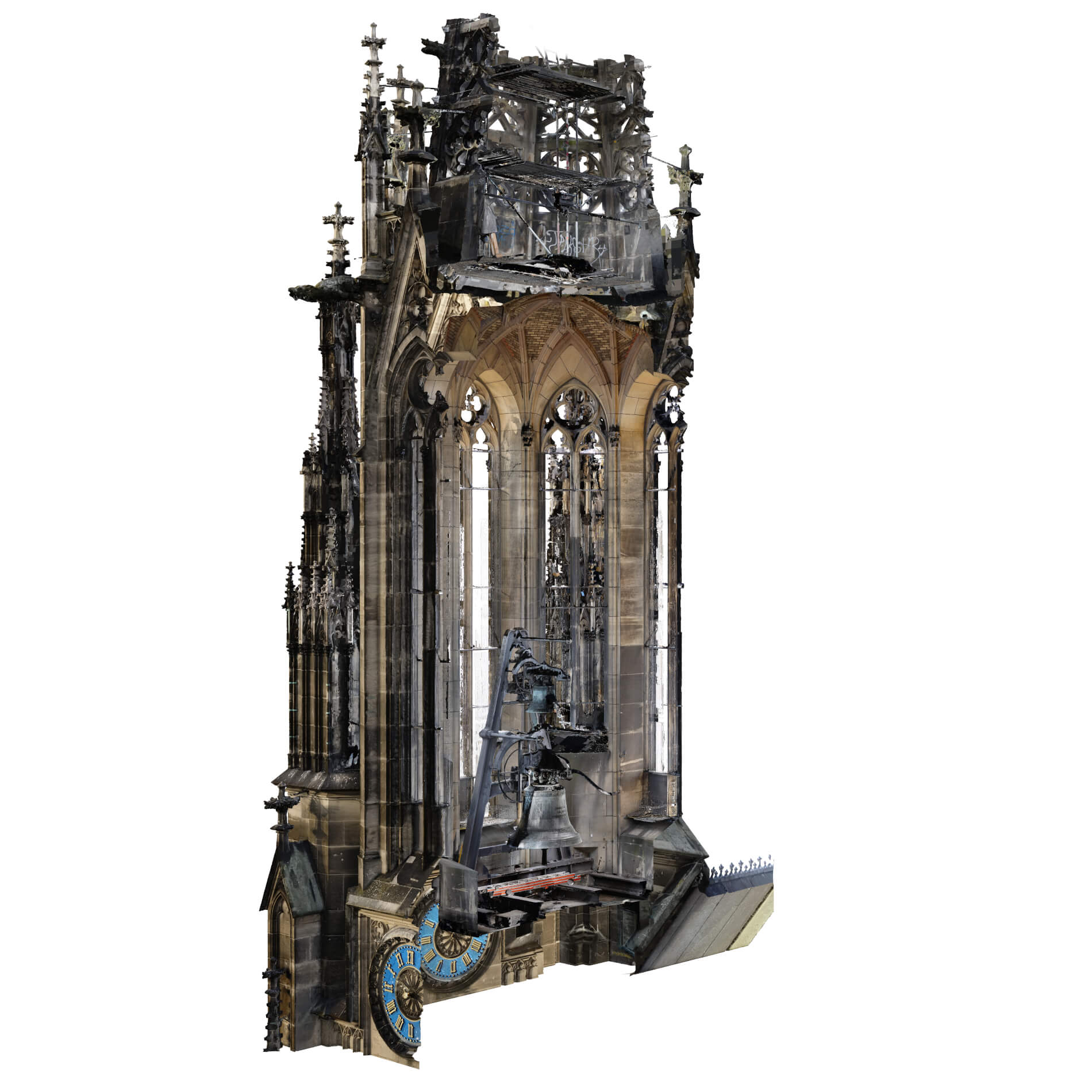

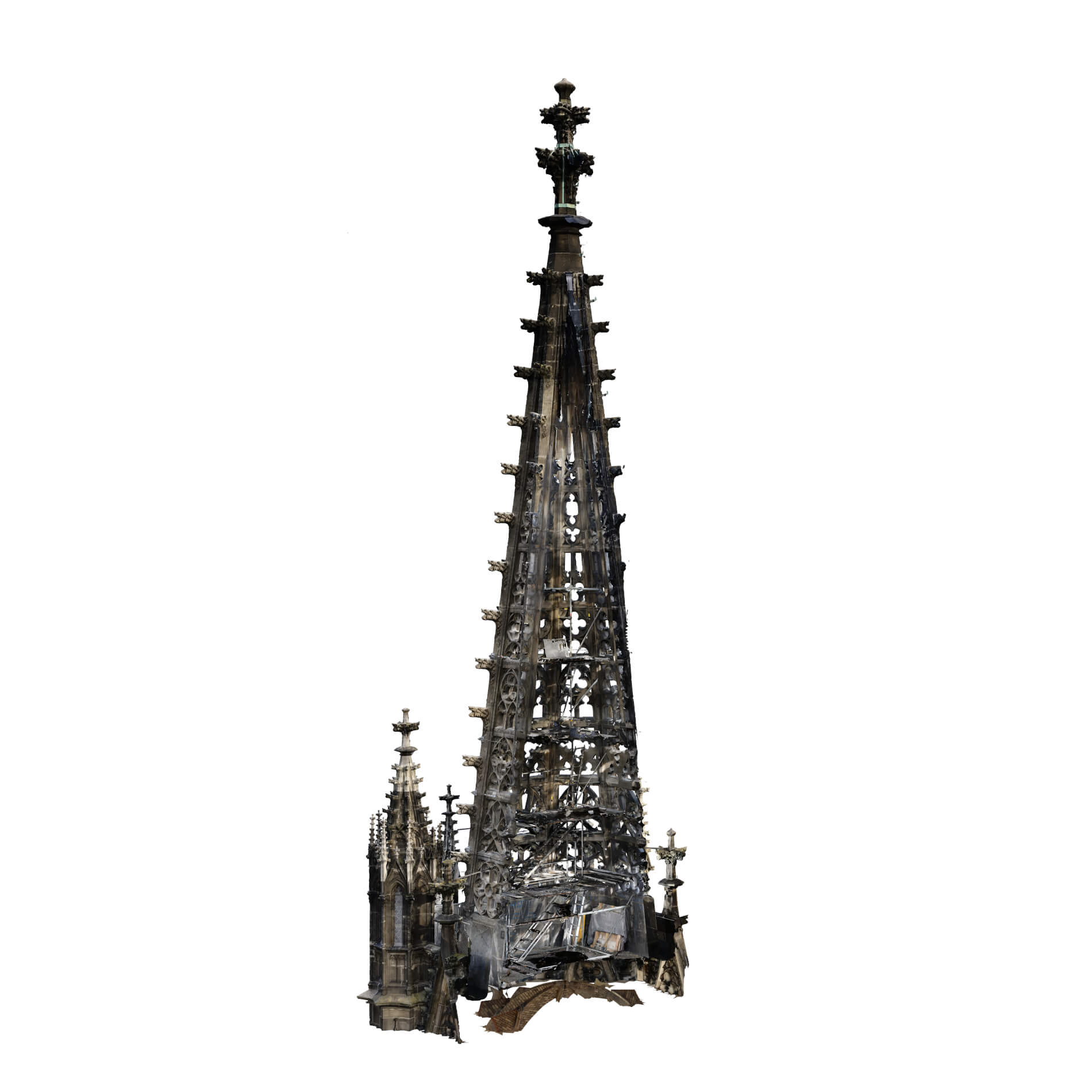

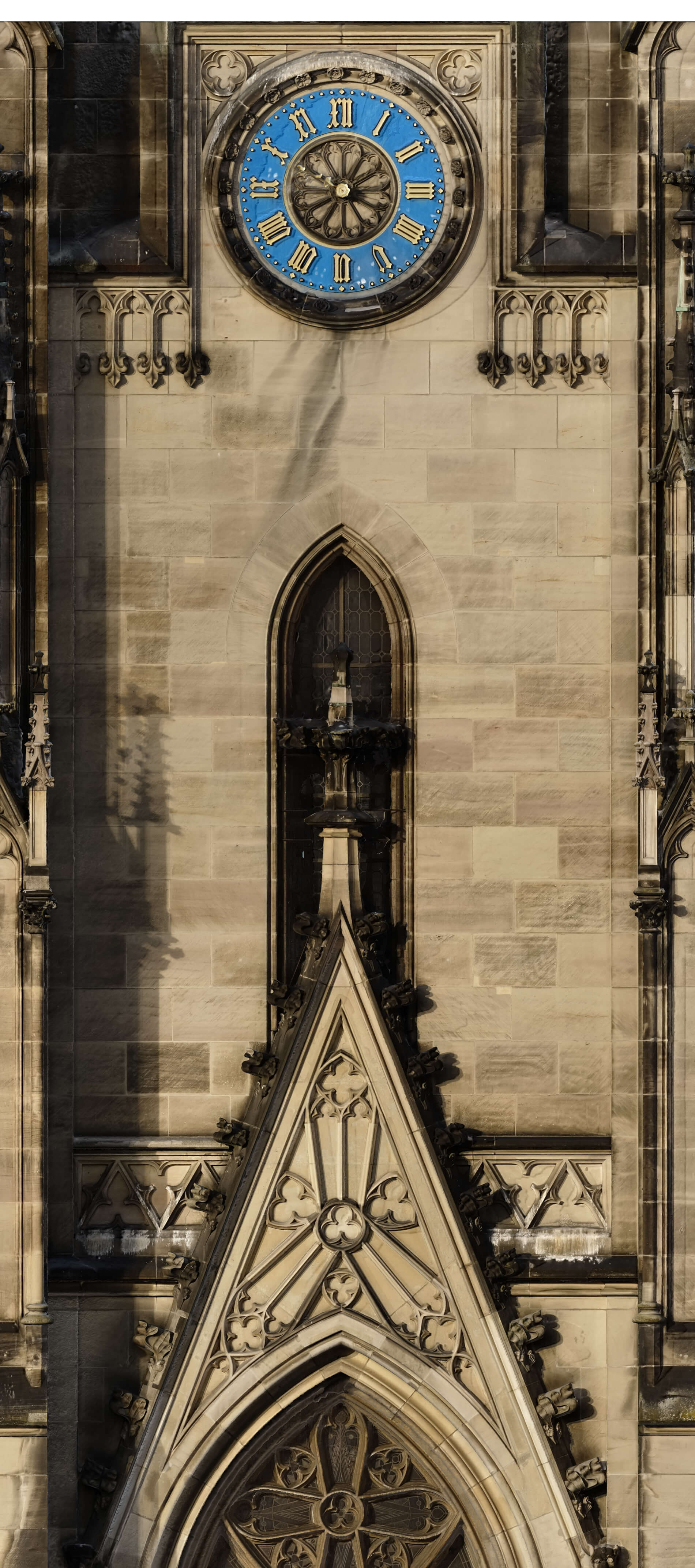

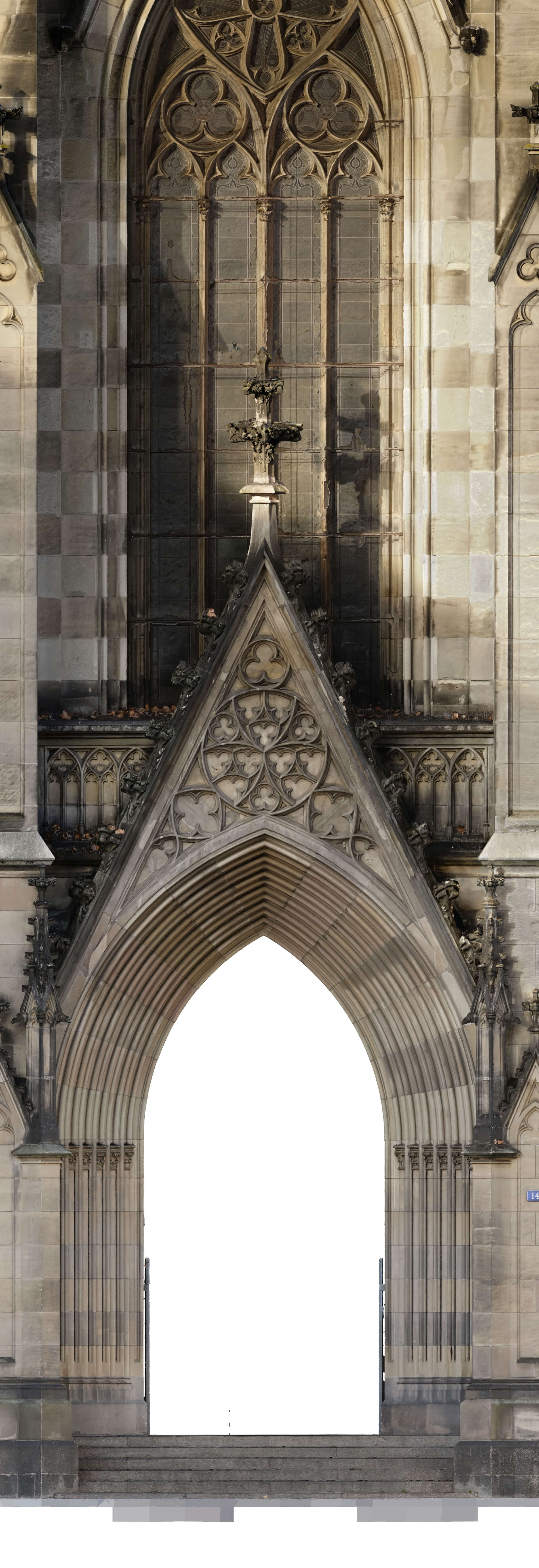

Das Ergebnis einer 3D Vermessung von einer Kirchen per Drohne, Laserscanner und terrestrischen Photogrammetrie ist eine Punktwolke. In Abhängigkeit der Anforderungen lassen sich daraus, 2D Bestandspläne, Schnitte, Ansichten und Fassadenzeichnungen erstellen. Aus den Scandaten und hochauflösenden Bildern lassen sich zudem Orthophotos des Bestands in verschiedensten Maßstäben und Auflösungen zur visuellen Dokumentation, Inspektion und Schadenskartierung ableiten. Darüber hinaus können ebenso 3D CAD Modelle sowie fotorealistische 3D Mesh Modelle erstellt werden.

Genauigkeit und Auflösung einer 3D Vermessung von Kirchen per Drohne und Laserscanner

Die Genauigkeit am Einzelstandort unterscheidet sich von der Genauigkeit am Gesamtobjekt. Die Genauigkeit an einem einzelnen Standort des Laserscanners liegt bei ± 2mm. Unter 10m Abstand zum Objekt ist eine relative Genauigkeit von 1mm realisierbar.

Bei der photogrammetrischen Erfassung per Drohne oder terrestrischer Photogrammetrie ist die Genauigkeit abhängig von der Bodenauflösung, welche sich aus der Sensorgröße der Kamera, dem Objektiv und dem Abstand zum Objekt oder der Flughöhe ergibt. Die Genauigkeit liegt im Bereich des 1-2-fachen der Bodenauflösung in x/y Richtung. Die Abweichung in der Höhe (z) liegt in der Regel etwas höher (max. das 3-fache des GSD).

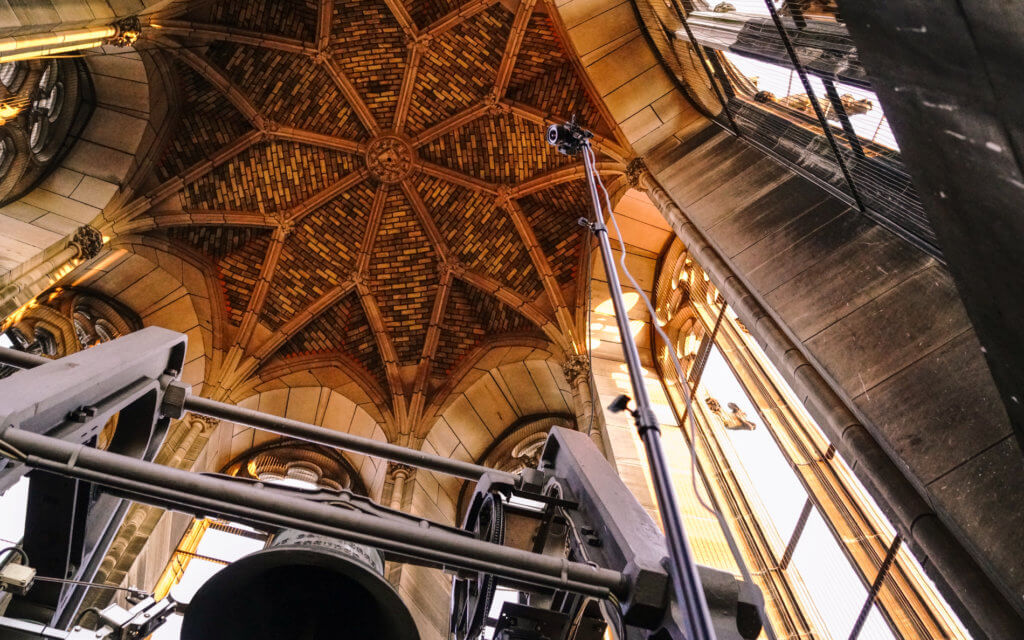

Hochstativ-Indoor-Photogrammetry-Sony-a7r-iii-3D-Vermessung-von-Kirchen-per-Drohne-terrestrischer-Photogrammetrie-Laserscanning

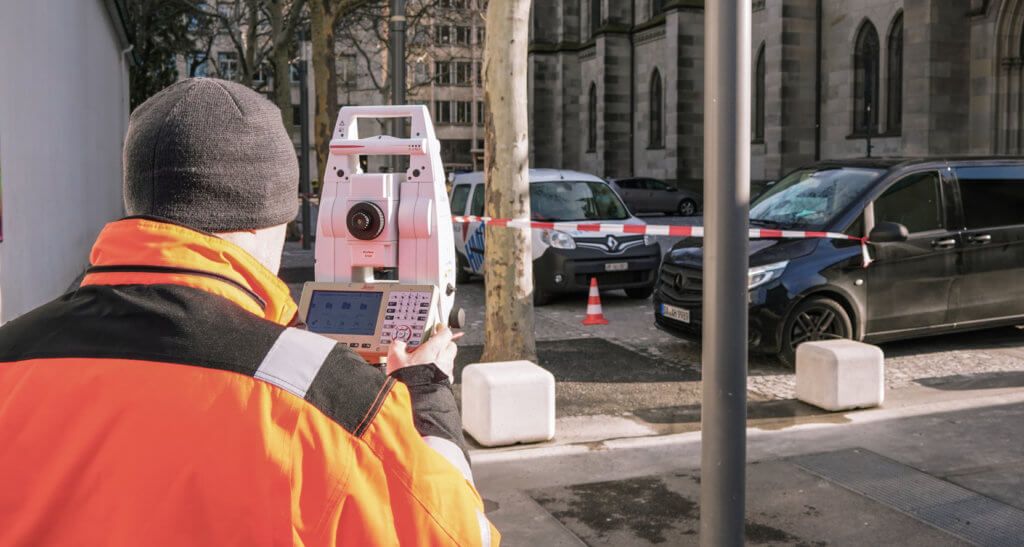

Zur Stabilisierung und Referenzierung der Bildvermessung werden Passpunkte genutzt. Auch 3D Laserscans lassen sich zur Referenzierung verwenden. Die photogrammetrische Bildverarbeitung erfolgt dann simultan mit den registrierten Laserscans. Am Gesamtobjekt lassen sich so auf Grundlage begleitender vermessungstechnischer Erfassung von Passpunkten per Tachymeter Genauigkeiten von ± 1cm erzielen.

Nachfolgend ein Beispiel anhand unserer 42 Megapixel Vollformat Kamera der Drohne mit 35mm Objektiv:

Bodenauflösung (GSD = Ground Sampling Distance) bei 10m Abstand zum Objekt bzw. Flughöhe über dem Objekt: 0,15cm
Daraus resultiert eine Genauigkeit bei guter Qualität der Passpunkte 0,15-0,3cm
