Bauwesen & Baugewerbe

Unsere UAV Diensteistungen im Bereich Bauwesen im Überblick:

  • Vermessung und Modellierung

    • 3D Aufmaß und 3D Vermessung mit Drohne mittels Drohnen Photogrammetrie, Drohnen Laserscanning wie auch terrestrisches Laserscanning
    • Punktwolken als Ergebnis einer 3D Vermessungen / 3D Dokumentationen mit UAV
    • Orthophotos aus verschiedenen Erfassungswinkeln z.B. von Fassaden, Türmen oder Brücken (Erfassung von unten nach oben)
    • Georeferenzierte Orthophotos der Erdoberfläche in verschiedensten Maßstäben und Auflösungen
    • Digitale Geländemodelle ua. digitale Höhenmodelle (DHM), digitale Geländemodell (DGM) und digitale Oberflächenmodelle (DOM)
    • Volumenbestimmung und Massenermittlung mit UAV
    • BIM Datenerfassung und BIM Modellierung (Building Information Modelling Modelle) auf Basis von UAV und/oder LiDAR Punktwolke
    • 3D Modellierungen und 2D Zeichnungen auf Basis von UAV und/oder LiDAR Punktwolke
    • 3D Fassaden Dokumentation mit Drohne
  • Bauwerks Dokumentation in 2D, 3D und visuelles Baustellen Monitoring mit UAV

    • Hochauflösende Luftbilder der Drohne zur Dokumentation des Ist-Zustands von Objekten und Bauwerken
    • Hochauflösende Videos aus der Luft zur Dokumentation des Ist-Zustands und Marketing/Vertriebszwecke
    • Baufortschritts Dokumentation und Baustellen Monitoring zur Darstellung des Projekt Fortschritts
    • Dreidimensionale Erfassung und Vermessung mittels Drohnen Photogrammetrie, Drohnen Laserscanning wie auch terrestrisches Laserscanning
    • 360° Aufnahmen, Panoramen und Ansichten aus unterschiedlichen Blickwinkeln auf Basis von 360° Stitchings (VR Kamera Einsatz), Einzelbildern oder 3D Punktwolken
  • Inspektion und Dokumentation von Bauwerken

    • Hochauflösende Luftbilder der Drohne zur Inspektion und Dokumentation des Ist-Zustands von Objekten und Bauwerken
    • Luftbild Thermografie zur Dokumentation des Ist-Zustands und Thermografischer Auswertung mittels radiometrischer Daten
    • Fassaden Dokumentation mit UAV
    • Brücken Dokumentation mit UAV
    • Dach Inspektion mit UAV

Vermessung und Modellierung

UAV Vermessung

Ob Infrastruktur oder Hoch-/Tiefbau, wir sind in der Lage, Vermessungsdaten schnell und flexibel zu erfassen, diese bedarfsorientiert zu verarbeiten und in jedem gängigen Dateiformat bereit zu stellen. Aus den bei der Befliegung gewonnen Daten prozessieren wir eine 3D Punktwolke, auf deren Basis wir hoch genaue Datensätze wie georeferenziertes Orthophotos, digitale Geländemodelle (DOM/DGM/Höhenraster) prozessieren. Mittels GIS oder CAD Software lassen daraus effizient farbige topographische Karten, Lage- und Bestandspläne erstellen.

Georeferenziertes Orthophoto aus UAV Daten

Orthophotos sind verzerrungsfreie und maßstabsgetreue Abbildung der Erdoberfläche. Georeferenzierte Orthophotos haben zudem einen Raumbezug durch ein Koordinatensystem. Die Nutzungsmöglichkeiten georeferenzierter Orthofotos sind sehr vielfältig und reichen von der Vermessung, Kartographie, Verwendung in GIS Software (Geoinformationssystemen) über den Einsatz in der Landschafts- und Städteplanung bis hin zur Visualisierung. Orthofotos werden entsprechend dem Anwendungszweck in verschiedenen Maßstäben und Auflösungen erzeugt.

3D Brückenvermessung mittels UAV

Mit modernster Technologie, langjähriger UAV Erfahrung und Know-How gewährleisten wir eine schnelle, hochpräzise und berührungslose Erfassung der gesamten Brücke. Eine sehr hohe Punktdichte trägt dazu bei, dass aufgrund der Punktwolke oder der daraus gewonnenen CAD Daten, 3D CAD Modelle oder Pläne gezeichnet werden können. Je nach Projektanforderung nutzen wir unterschiedliche Verfahren, eine Kombination aus photogrammetrischer Erfassung und LiDAR Scanning (UAV LiDAR oder terrestrischer Scanner) ist problemlos möglich.

BIM – Building Information Modeling auf Basis von UAV und Laserscanning Punktwolke

Als Building Information Modeling (BIM) wird eine interdisziplinäre Methode zur optimalen Planung, Erstellung, Ausführung und Verwaltung von Gebäuden im Bauwesen bezeichnet. In der BIM Software werden alle relevanten Bauwerksdaten aus der CAD Planung und Realität digital modelliert, kombiniert und erfasst. Durch den Einsatz von UAVs können Daten kostengünstig aus der Luft aufgenommen werden. Am Boden erfasste Daten lassen sich problemlos mit Drohnen Daten erweitert/kombinieren um die Qualität des Modells erheblich zu verbessern.

Volumenbestimmung und Massenermittlung mit UAV

Bei der Planung von großen Bau- und Infrastrukturprojekten wie Straßen, Hallen oder Parkanlagen müssen in den einzelnen Projektphasen Auf- und Abtrag von Erdmassen exakt Kalkuliert werden. Mittels Drohnen sind wir in der Lage große Flächen, Bauland und sich in der Ausführungsphase befindliche Objekte effizient, berührungslos und hochgenau dreidimensional zu erfassen, um eine exakte Volumen- und Massenbestimmung des Ist-Zustandes zu Dokumentieren. Durch zwei und mehrere Befliegungen mit zeitlichem Abstand können wir ein exaktes Delta (Differenzvergleich) der Volumenveränderung dokumentieren. Auch Soll-Ist Vergleiche stellen somit kein Problem dar. Mit den digitalen Daten können Kalkulations- sowie Abrechnungsprogramme (z.B. zum Arbeiten mit VA-Mengen) gespeist werden, die Datensätze lassen sich aber auch direkt für BIM Anwendungen nutzen.

3D Bauwerks Dokumentation & visuelles Baustellen Monitoring mit UAV

3D Dokumentation des Baufortschritts aus der Luft mit Hilfe von UAVs

Baufortschritt-Monitoring-Visualisierung-Drohne-BIM-Modell-VermessungsdrohneWir bieten eine Start-to-End 3D Datenerfassung zur 3D Dokumentation des Baufortschritts basierend auf UAV Punktwolken. Die Datenerfassung erfolgt mittels UAV und bietet kontinuierlich, farbige und präzise Datensätze von der frühesten Projektphase (z.B. 3D Aufmaß zur Konzeption) über alle Epochen bis Projektende und darüber hinaus. Alle Datensätze basieren auf gängigen Punktwolke Formaten, welche sich reibungslos mit Punktwolken aus anderen Sensoren/Scannern, kombinieren lassen(z.B. terrestrische Laser Scanner). Die Punktwolken können aufgrund der Qualität neben der technischen Anwendung auch für mediale Zwecke genutzt werden, denn sie repräsentieren natürliche Farben woraus sich detailreiche Ansichten, 3D Modelle oder Rundgänge generieren lassen.

Visuelles Baustellen Monitoring durch UAV Aufnahmen

Wir bieten ihnen verschiedene Lösungen in Bezug auf Baustellen Monitoring, um ihr Projekt passend zu begleiten und lückenlos visuell mittels Bildern (Regulär oder 360° / VR), Videos darzustellen. Das Bild- und/oder Filmmaterial für das Baustellen Monitoring kann so erstellt werden, dass es Ihnen später auch bei der Vermarkten hilft. Sie können ihr Projekt auch für potentielle Kunden und die Öffentlichkeit noch anschaulicher gestalten. Mit Hilfe der Luftbildaufnahmen können Sie ein bisher nicht bekanntes Maß an Transparenz über Fortschritt, Zustand und Entwicklung Ihres Bauprojekts erreichen. Baustellen-Monitoring-0085

Inspektion und Dokumentation von Bauwerken

Inspektion von Bauwerken mit Hilfe von UAV Kameras und UAV Wärmebildkamera

Die Inspektion von Bauwerken wie auch die Dokumentation und Darstellung von schwer zugänglichen Bereichen wird mit Hilfe von UAVs erheblich vereinfacht. Schadhafte Stellen und Baumängel an Dächern, Schornsteinen, Brücken, Fassaden, Türmen und andere Bauwerken lassen sich aus der Luft detailliert, sicher und in kürzester Zeit erfassen und digital Dokumentieren. Folgende Schadstellen an Bauwerken sind mittels UAV (Drohne) sehr gut aus der Luft zu erkennen: Erosions-/Korrosionsschäden, Alterungsschäden, Risse (beispielsweise im Mauerwerk) wie auch schadhafte Fugen/Stöße, Ablagerungen, ab-/aufgeplatzter Beton, defekte Ziegel, stehendes Wasser wie auch Energieverlust durch Schadhafte Isolierungen (Wärmebildkamera).

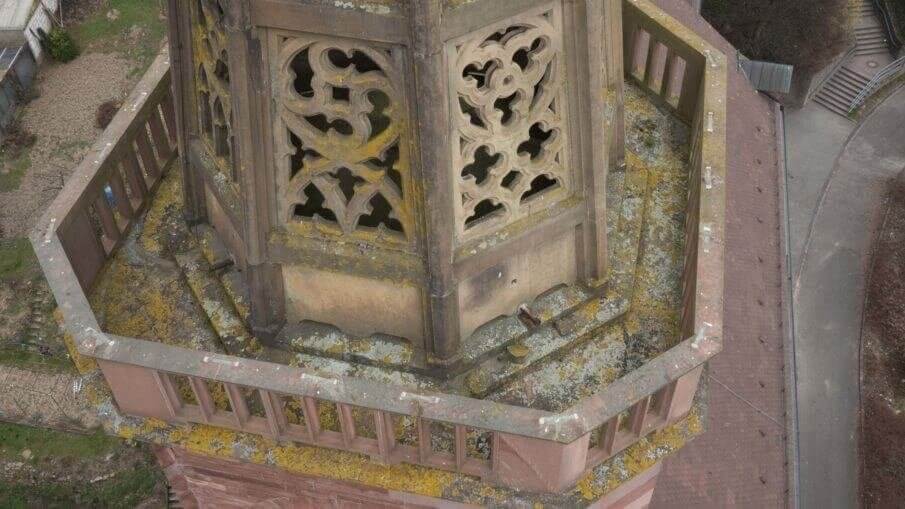

Kirchen-Inspektion-mit-Multicopter-zur-Denkmalpflege Kirchen-Inspektion-mit-Multicopter-zur-Denkmalpflege

Fassaden Dokumentation mit UAV

Die Erfassung, Dokumentation und Darstellung von schwer zugänglichen Fassaden wird mit Hilfe von UAVs erheblich vereinfacht. Es lassen sich mit geringem Aufwand hochdetaillierte Einzelbilder oder 2D Orthophotos anfertigen. Neben der Darstellung von beispielsweise denkmalgeschützter oder hoher Gebäude können auch Schäden an Fassaden bestens abgebildet und analysiert werden. Auch dreidimensionale Ansichten (3D Modell), können von uns prozessiert werden, die Daten dienen aber auch der 3D CAD Modellierung.

Brücken Dokumentation mit UAV

Neben Witterungsverhältnissen sorgen auch hohe Sicherheitsstandards und ein stetiger Verschleiß für die Notwendigkeit, den Ist-Zustand von Brücken stetig zu dokumentieren. Da Brücken naturgemäß schwer zu dokumentieren sind, bietet sich der Einsatz von UAVs an, um Kosten und Aufwand gering zu halten. Mittels Drohne kann der Zustand der Brücke berührungslos, präzise und vollständig dokumentiert werden. Wir liefern hochdetaillierte Einzelbilder oder 2D Orthophotos. Aus den Daten können auch 3D Modelle oder 3D CAD Modelle prozessiert werden. Durch unsere UAV Spezialkonstruktion können wir auch Bilder von der Brücken Unterseite aufnehmen!

Dach Inspektion UAV durch hochauflösende Einzelbilder und/oder texturierte Punktwolke oder HD Livebild Übertragung

Die Inspektion von Dächern stellt in den meisten Fällen eine Herausforderung dar. Gerade bei größeren und auch schwer zugänglichen Dachflächen wird die Inspektion schnell zu einem zeit- und kostenintensiven Unterfangen. Mit Hilfe moderner UAVs (Drohnen) und entsprechenden Kameras kann die Darstellung, Inspektion und Dokumentation von Dächern erheblich abgekürzt und vereinfacht werden. Neben der herkömmlichen Aufzeichnung des Datenmaterials bietet wir Ihnen auch die Möglichkeit der Livebildübertragung, mit der Sie in Echtzeit Inspektionen durchführen können.UAV-Orhtophoto-Dach-Inspektion-Bauwerksinspektion-mit-Drohne-3d-Vermessung-mit-Drohne

Hochauflösende Luftbilder

Für Marketingzwecke, Präsentationen und viele weitere Einsatzbereiche bieten sich hochauflösende Luftbilder an, die mit Drohnen aufgezeichnet werden. Durch im Vorfeld getroffene Absprachen können wir genau die Aufnahmen festhalten, die Sie für Ihre Zwecke benötigen – verschiedene Winkel, Flughöhen, Qualitäten oder exakt wiederholte Flüge (GPS gestützt) für mehrere oder spätere Zeitpunkte sind keinerlei Problem. Wir fliegen im Freien, jedoch auch in geschlossenen Räumen, Bauwerken, unter Tage wie z.B. in Tunneln oder Stollen. Wir bieten somit flexible Lösungen ganz im Rahmen ihres Budgets.

Hochauflösende Videos aus der Luft

Mit faszinierenden Bewegtbildern aus der Luft lassen sich Projekte, Objekte, Immobilen und vieles mehr optimal darstellen und präsentieren. Aus diesem Grund liefern wir Ihnen hochaufgelöstes Videomaterial (Full HD – 4K) sowie Bilder mit Spiegelreflex Qualität (24MP) aus der Luft, dass sie für Präsentations- und Marketingzwecke perfekt einsetzen können – auch die Übertragung von Livebildern ist ohne weiteres möglich. Wir glauben daran, dass Projekte, Objekte, Immobilien und Anlagen mit Kamerafahrten per Drohne ihr volles Potential entfalten können, um sich optimal Käufer, Mieter und Auftraggeber zu präsentieren.

Luftbild Thermografie mittels UAV

Unsere Hochleistungsdrohnen sind für den Transport und Einsatz von radiometrischen Kameras geeignet und bieten so die Möglichkeit, thermografische Luftbilder zu erstellen um Energieverlust und Schadhafte Isolierungen zu finden und zu dokumentieren. Berührungslos, schnell und präzise lassen sich auch große Flächen abfliegen, die so gewonnen Bilder können im Anschluss im Innendienst analysiert, weiterverarbeitet und archiviert werden.

BIM: Vorteil von UAV Punktwolken für Building Information Modeling – BIM

Als relativ neue und doch bereits etablierte Planungsmethode im Bereich des Bauwesens erfährt Building Information Modeling (BIM) immer mehr Aufmerksamkeit. Ausschlaggebend für den Planungserfolg und die wirtschaftliche Umsetzung der Projekte ist die Qualität der angelieferten Daten. Von UAVs erstellte Luftaufnahmen und Punktwolken ermöglichen eine genaue Überwachung des Baufortschritts sowie Soll-Ist-Vergleiche, die mit Hilfe von BIM Software ausgewertet und bearbeitet werden können.

Eine UAV Punktwolke ist mit einer LiDAR Punktwolke aus einem terrestrischen Scanner gleich zu setzten und besteht aus einem Datensatz aus dreidimensionalen Koordinaten, die in x,y, z definiert sind. Die BIM Daten werden mit unseren UAVs mittels zweier Methoden generiert, Photogrammetrie oder LiDAR Scanning (Laser Scanning). Die Photogrammetrie liefert eine sehr dichte und vor allem texturierte Punktwolke, sprich farbige Punkte, die sich zu einem realitätsnahen Modell vermaschen (Gitternetzmodell bzw. Volumenmodell) lässt. Vor allem aber bietet die Punktwolke eine ideale Konstruktionsvorlage die den CAD Modellierungsprozess enorm vereinfacht.

UAV Punktwolken bieten eine kontinuierliche Versorgung und Übergabe von farbigen, detaillierten und zentimetergenauen Daten für BIM Anwendungen zur Visualisierung, Analyse, Messung und Steuerung von Projekten. Dies ist bereits von der frühesten Phase (z.B. der Vermessung für die Vorplanung oder Visualisierung des Bestandes) bis hin zum Ende des Projektes und auch darüber hinaus möglich und empfehlenswert.

Wie bereits erwähnt basieren unsere BIM Datensätze auf Punktwolken, die mit Punktwolken von anderen Sensoren, die sich üblicherweise vor Ort befinden und am Boden oder im Innenbereich eingesetzt werden (wie z.B. terrestrische LiDAR Scanner), kombiniert werden. Darüber hinaus sind die UAV Punktwolken von LOGXON in der Regel georeferenziert oder lassen sich über vorhandene, bereits bestehende BIM Punktwolken referenzieren.

Wir bieten eine Genauigkeit von zehn Zentimetern bis in den Subzentimeter Bereich. Die gewonnen BIM Daten lassen sich somit nicht nur zur CAD Modellierung, sondern auch z.B. zur Delta Berechnung nutzen, um Fortschritte zu messen oder um Soll-Ist-Vergleiche in der BIM Software zu erstellen. Darüber hinaus lassen sich problemlos Massen-/Volumenberechnung sowie Simulationen auf Basis der Drohnen-Daten durchführen.

Eine besondere Stärke der farbigen BIM Daten liegt im enormen Potential, ein Projekt oder dessen Status gerecht, zeitnah und detailliert zu visualisieren. Hieraus lassen sich Bilder, Videos oder Animationen generieren, welche bei Präsentationen oder Dokumentationen für Bauherren, Partnern, potentiellen Käufern oder Investoren eingesetzt werden können.

Die Einzelnen Drohnen Service Leistungen finden Sie HIER

Wir würden uns freuen ihnen ein individuelles und unverbindliches Angebot unterbreiten zu dürfen – gerne können Sie zur Anfrage unsere Seite PROJEKTANFRAGE nutzen.
