Ingenieurvermessung & Geodäsie

Unsere UAV Dienstleistungen im Bereich Ingenieurvermessung & Geodäsie im Überblick:

  • 3D Vermessung mit UAV mittels UAV Photogrammetrie, UAV Laserscanning wie auch terrestrisches Laserscanning

    • 3D Aufmaß und 3D Vermessung mit UAV mittels UAV Photogrammetrie, UAV Laserscanning und terrestrisches Laserscanning
    • Punktwolken als Ergebnis von 3D Vermessungen / 3D Dokumentationen
    • 3D Fassadenvermessung mittels UAV Photogrammetrie, auch in Kombination mit terrestrischem Laserscanning
    • Vermessung zur Volumenbestimmung und Massenermittlung aus der Luft mittels UAV
  • Modellierung

    • Punktwolken Auswertung zur Volumenberechnung und Massenbestimmung
    • Georeferenzierte Orthophotos der Erdoberfläche in verschiedensten Maßstäben und Auflösungen
    • Digitale Geländemodelle ua. digitale Höhenmodelle (DHM), digitale Geländemodell (DGM) und digitale Oberflächenmodelle (DOM)
    • CAD Modellierung und BIM Modelle

UAV Anwendungen Bereich Ingenieurvermessung & Geodäsie

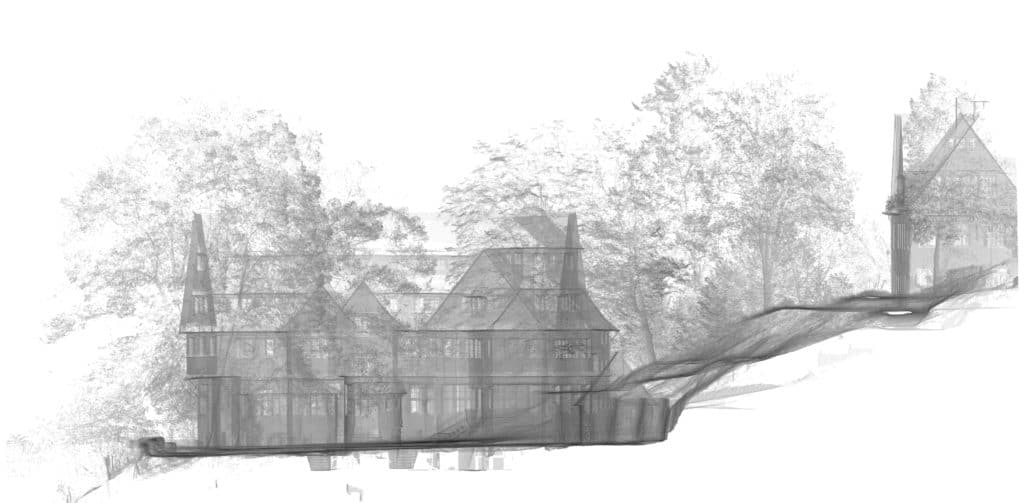

Punktwolke auf Basis von UAV Rohdaten oder Laserscanning (UAV wie auch terrestrisches Laserscanning)

Eine Punktwolke, auch Point Cloud genannt, ist ein Satz von einzelnen Messpunkten in einem dreidimensionalen Koordinatensystem, der in der Regel durch x, y, z Koordinaten definiert wird. Die hohe Dichte der Punktwolke ermöglicht die Darstellung komplexer Oberflächenstrukturen, Objekte wie auch der Erdoberfläche. Die Punktwolke ist bereits das Ergebnis eines Aufmaß bzw. einer 3D Vermessung. Aus der Punktwolke lassen sich direkt Maße abgreifen, Strecken messen oder Flächen bilden. Aus der Punktwolke lassen sich jedoch auch weitere Ergebnisse wie georeferenzierte Orthophotos, 2D Kartenmaterial, 3D Geländemodelle im Bezug auf die Vermessung ableiten.Ingenieurvermessung-Geodäsie-3D-Punktwolke-LiDAR-Scan-Laserscanning-3D-Vermessung-Bestandsaufmaß

Georeferenziertes Orthophoto

Georeferenzierte Orthophotos sind verzerrungsfreie und maßstabsgetreue Abbildung der Erdoberfläche mit einem Raumbezug durch ein vorab festgelegtes Koordinatensystem. Georeferenzierte Orthophotos werden entsprechend dem Anwendungs- bzw. Nutzungszweck in verschiedenen Maßstäben/Auflösungen aus Luftbildern oder texturierten LiDAR Daten prozessiert. Orthophotos dienen als Grundlage zur Vermessung, Bestandsaufnahme, Kartographie und eignen sich bestens für die Verwendung in GIS Software (Geoinformationssystemen). Einsatz finden Sie häufig in der Landschafts- und Städteplanung wie auch der Visualisierung von Objekten, Fassaden oder großen Flächen.

Digitale Geländemodelle auf Basis der UAV Photogrammetrie Punktwolke

Digitale Geländemodelle bezeichnen als Oberbegriff verschiedene Arten digitaler Höhenmodelle (DHM) wie dem digitalen Geländemodell. Das digitale Geländemodell (DGM) wird dann gewählt, wenn die Höhenstruktur von wesentlicher Bedeutung ist und nur die natürliche Erdoberfläche benötigt wird. Nicht benötigte oder gewünschte Elemente wie Vegetation, verschiedenste Objekte werden nicht im Modell übernommen bzw. dargestellt.  Das digitale Oberflächenmodell, auch als DOM bekannt, bezeichnet eine exakte Darstellung realer Begebenheiten, bei denen nicht nur die Oberfläche sondern auch dort befindliche Elemente wie Vegetation und Gebäude dargestellt werden. Digitale Geländemodelle geben im allgemeinen eine sehr realitätsnahe und maßstabsgetreue Abbildungen von Landschaften, Flächen, Objekten und Gegenständen wieder und bieten eine Vielzahl von Einsatzmöglichkeiten.

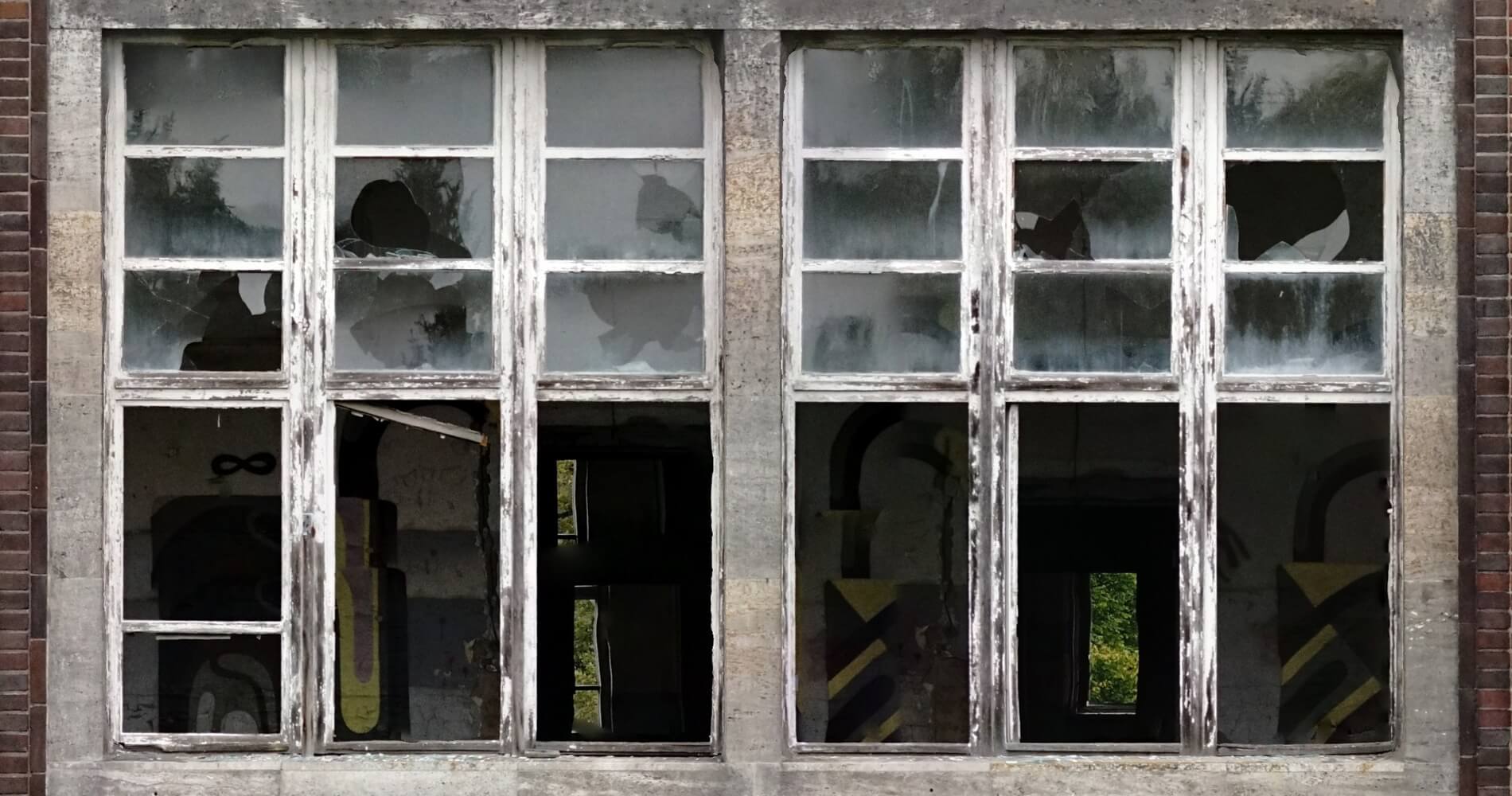

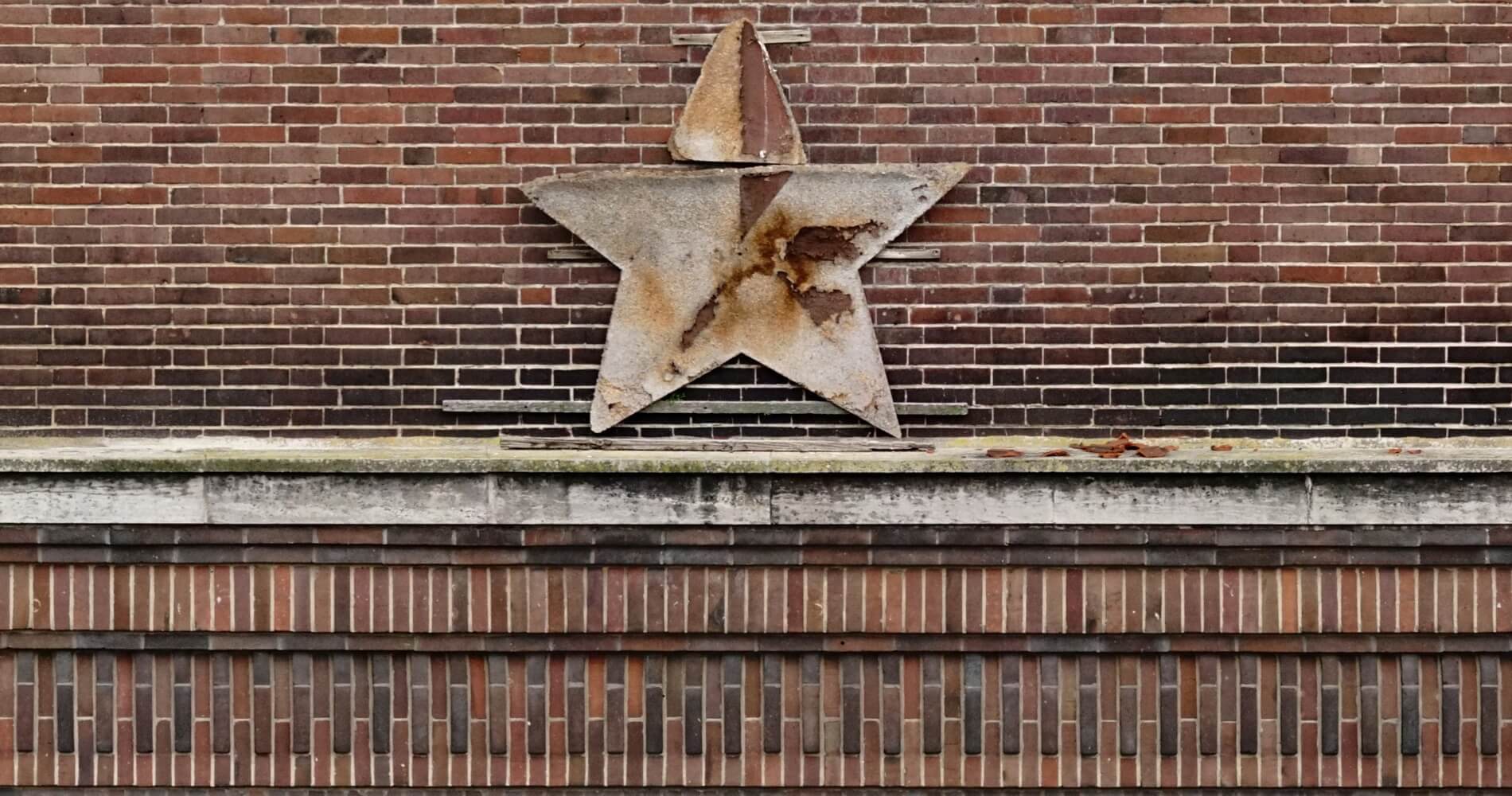

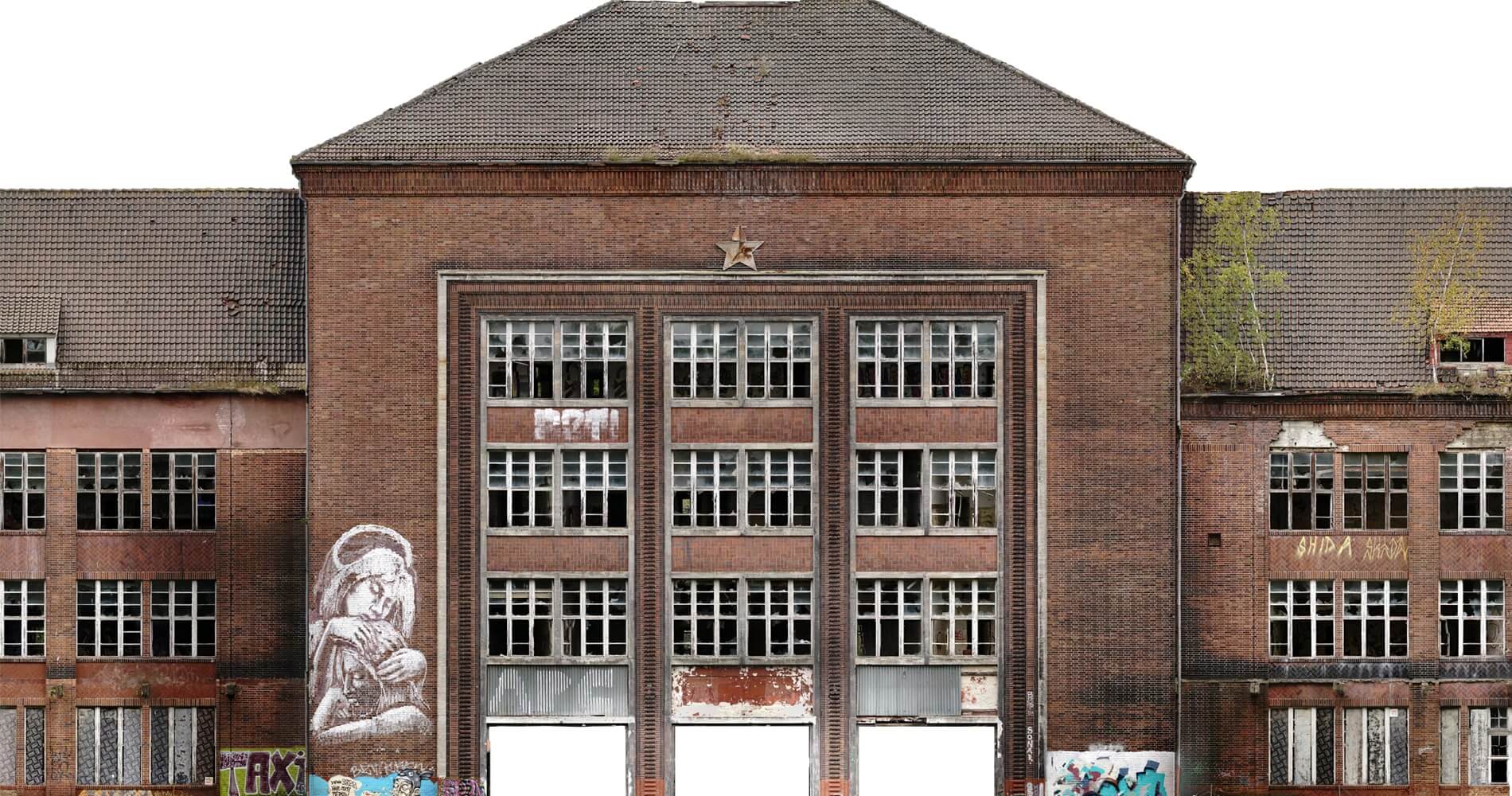

3D Fassadenvermessung durch UAV Einsatz

Bei der 3D Fassadenvermessung und Bestandsaufnahme ist der Einsatz von UAVs wirtschaftlich und gerade bei hohen Gebäuden oft unvermeidlich. Das Zeichnen von 3D CAD Modellen, Fassadenplänen oder die Erstellung von Orthofotos auf Grundlage der Punktwolke oder CAD kompatiblen Datensätzen ist problemlos möglich. Je nach Projektanforderung nutzen wir unterschiedlichen Verfahren um eine schnelle, berührungslose und hochgenaue Erfassung (3D Aufmaß) der Fassade zu ermöglichen. Besonders gute Ergebnisse liefert die Kombination aus photogrammetrischer Erfassung und LiDAR Scanning (UAV LiDAR oder terrestrischer Scanner)3D FASSADENVERMESSUNG DURCH UAV EINSATZ3D FASSADENVERMESSUNG DURCH UAV EINSATZ 3D FASSADENVERMESSUNG DURCH UAV EINSATZ

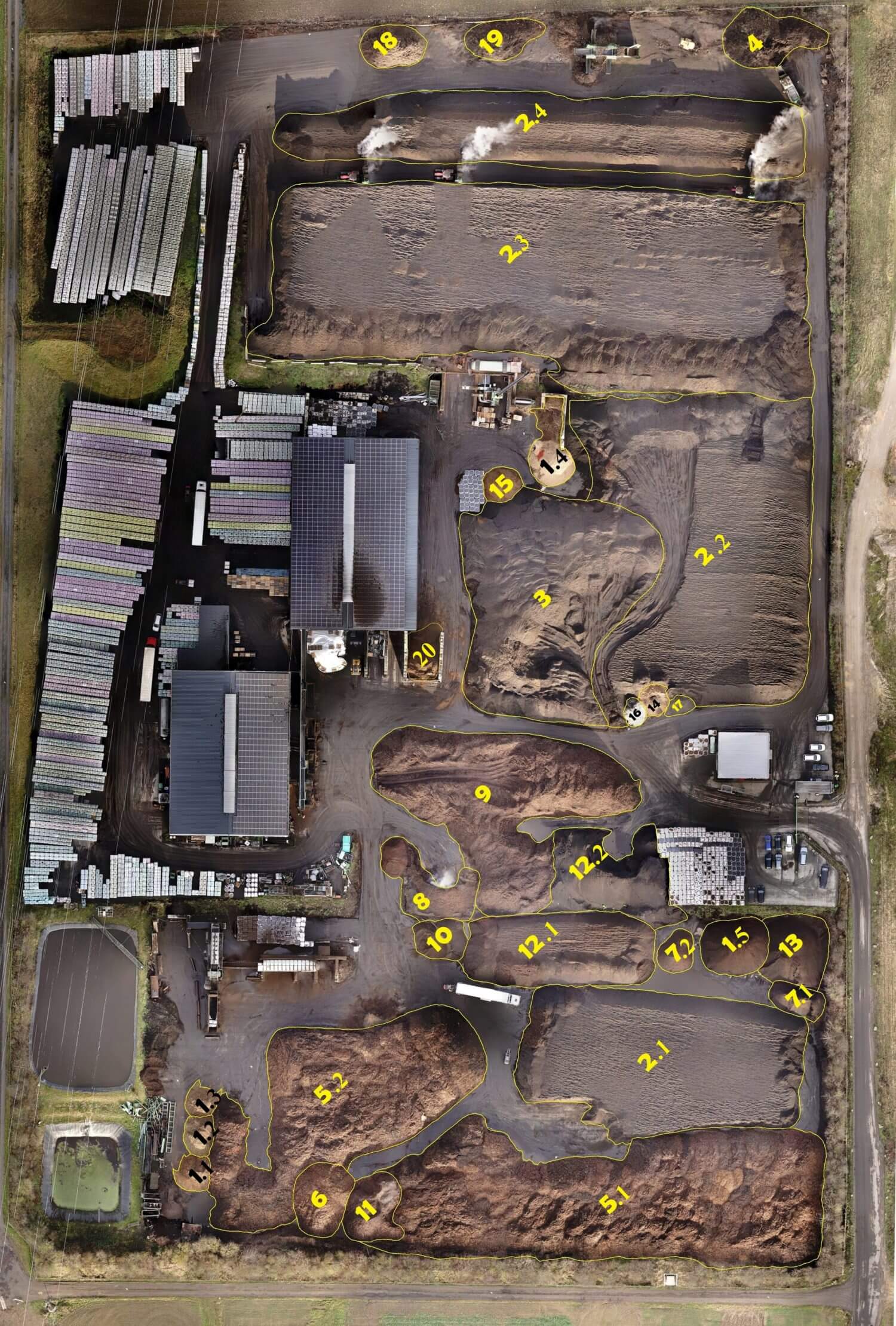

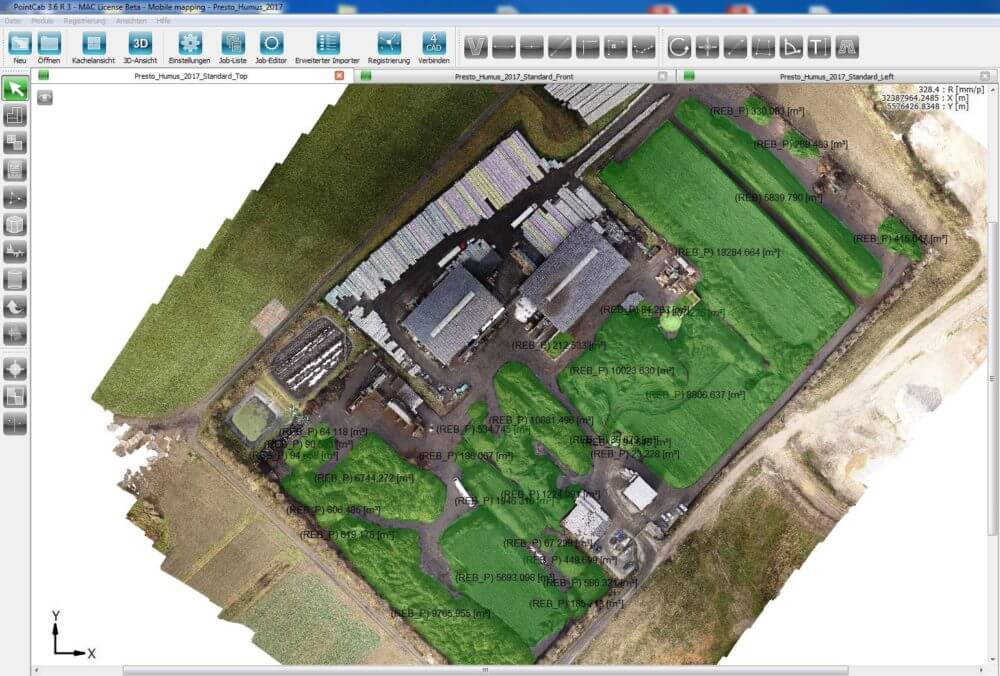

Volumenbestimmung und Massenermittlung mittels UAV

Das Erfassen von Daten zur Volumenbestimmung ist mit herkömmlichen Messmethoden aufwendig und meist sehr ungenau. Wir sind mit unseren UAVs in der Lage dreidimensionale Oberflächendaten effizient, sicher und digital zu erfassen. Wir prozessieren in kürzester Zeit hochgenaue 3D Volumenmodelle (mittels 3D Vermaschung auf Basis einer Punktwolke). Wir bieten neben der 3D Erfassung auch eine vollständige Datenauswertung und liefern eine numerische Dokumentation der jeweiligen Volumen zur Massenermittlung. Die Übergabe von Rohdaten (Punktwolke oder 3D Meshmodell bzw. Gitternetzmodell) zur externen Auswertung ist ebenfalls möglich. Des Weiteren erstellen wir ein Orthophoto wenn es zur Orientierung oder zum Definieren von Materialien und/oder Lagerplätze nötig ist. Durch zwei oder mehr Befliegungen mit zeitlichen Abstand können wir ein exaktes Delta (Differenzvergleich) der Volumen- und Massenveränderung darstellen und dokumentieren, gleiches gilt für Soll-Ist Vergleiche aus 2 Befliegungen.

Georeferenzierte-Punktwolke-der-Drohne-zur-Volumenberechnung-durch-Punktwolken-Auswertung Georeferenzierte-Punktwolke-der-Drohne-zur-Volumenberechnung-durch-Punktwolken-Auswertung

Nutzung der UAV Daten in Geoinformationssystemen (GIS)

UAV Daten wie Orthophotos, digitale Geländemodelle (DGM) oder digitale Oberflächenmodelle (DOM) sind für den Einsatz in Geoinformationssystemen (GIS Software) bestimmt und lassen sich in sämtlichen, gängigen Formaten ausgeben. Die räumlichen Daten gewonnen durch die UAV Befliegung lassen sich somit problemlos in GIS Systemen einlesen, verwalten, bearbeiten und auswerten. Die optimale Größe und Auflösung sind entscheidend für eine wirtschaftliche Nutzung von Geodaten aus der Luft in GIS Software. Daher ist es besonders wichtig, dass alle Datenformate und Qualitätsanforderungen im Vorfeld besprochen werden, um nach der Erfassung zielorientiert und wirtschaftlich damit arbeiten können.

Die Einzelnen Drohnen Service Leistungen finden Sie HIER

Wir würden uns freuen ihnen ein individuelles und unverbindliches Angebot unterbreiten zu dürfen – gerne können Sie zur Anfrage unsere Seite PROJEKTANFRAGE nutzen.
