Digitale Geländemodelle, Höhenmodelle & Oberflächenmodelle mit hoher Punktdichte
LOGXON ist auf die 3D-Vermessung mit Drohnen und deren Auswertung spezialisiert. Gewonnene Rohdaten aus LiDAR-Befliegungen und/oder photogrammetrischen Aufnahmen werden mittels Spezialsoftware verarbeitet, um eine 3D-Punktwolke (Point Cloud) mit hoher Punktdichte zu erzeugen. Das Ergebnis der Messung liefert die Grundlage für weitere Produkte. Wir übergeben gerne (klassifizierte) Punktwolken als Messergebnis zur Weiterverarbeitung in üblichen Formaten. Unsere gebrauchsfertigen Produkte aus der 3D-Vermessung sind digitale Geländemodelle sowie Höhenmodelle & Oberflächenmodelle.
JETZT KOSTENFREIES & INDIVIDUELLES ANGEBOT ANFORDERN!
Digitale Geländemodelle: Gebrauchsfertige Produkte aus der 3D-Vermessung
Unsere Hauptprodukte aus den Messungen sind digitale Höhenmodelle (DHM), digitale Geländemodelle (DGM) und digitale Oberflächenmodelle (DOM) in verschiedenen Ausführungen. Sämtliche Geodaten und digitalen Geländemodelle mit hoher Punktdichte werden selbstverständlich gebrauchsfertig nach Ihren Projektanforderungen zur Nutzung in GIS-, CAD- und Planungssystemen übergeben.
Digitale Höhenmodelle mit hoher Punktdichte – kurz: DHM
Die digitale Darstellung der Topographie nennt man digitales Höhenmodell (DHM). Das digitale Höhenmodell wird normalerweise als regelmäßiges oder unregelmäßiges Punktraster in Form einer klassifizierten Punktwolke übergeben. Die einzelnen Punkte repräsentieren dabei die Höhenwerte (Z-Wert).

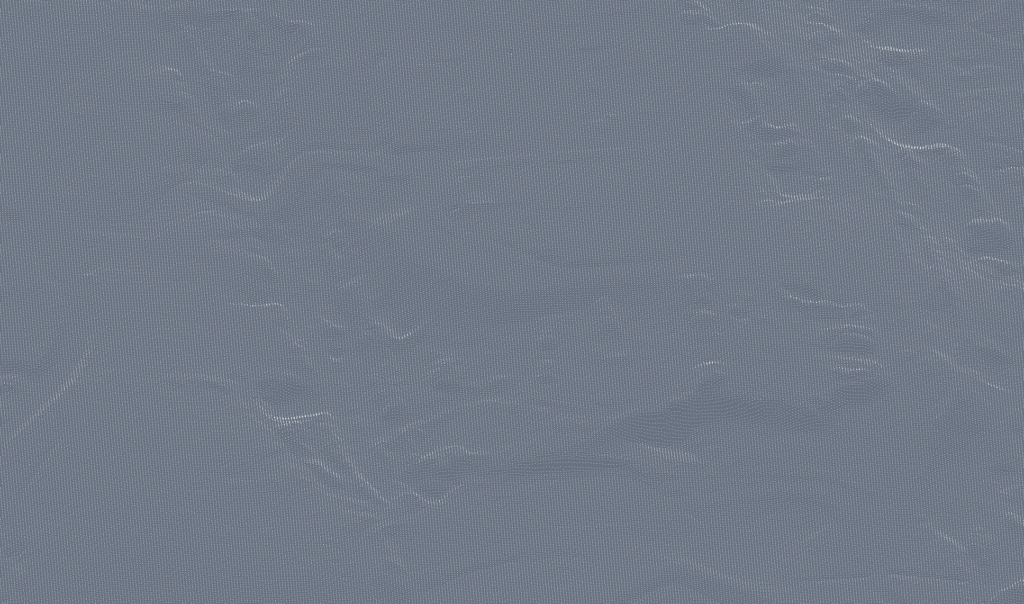

Höhenpunkte/Höhenraster
Die einfachste Variante des digitalen Geländemodells sind Höhenpunkte mit XYZ-Koordinate. Die Höhenpunkte werden als klassifizierte oder nach Bodenpunkten gefilterte Punktwolke übergeben. Optional erfolgt die Übergabe homogenisiert als Punktraster.

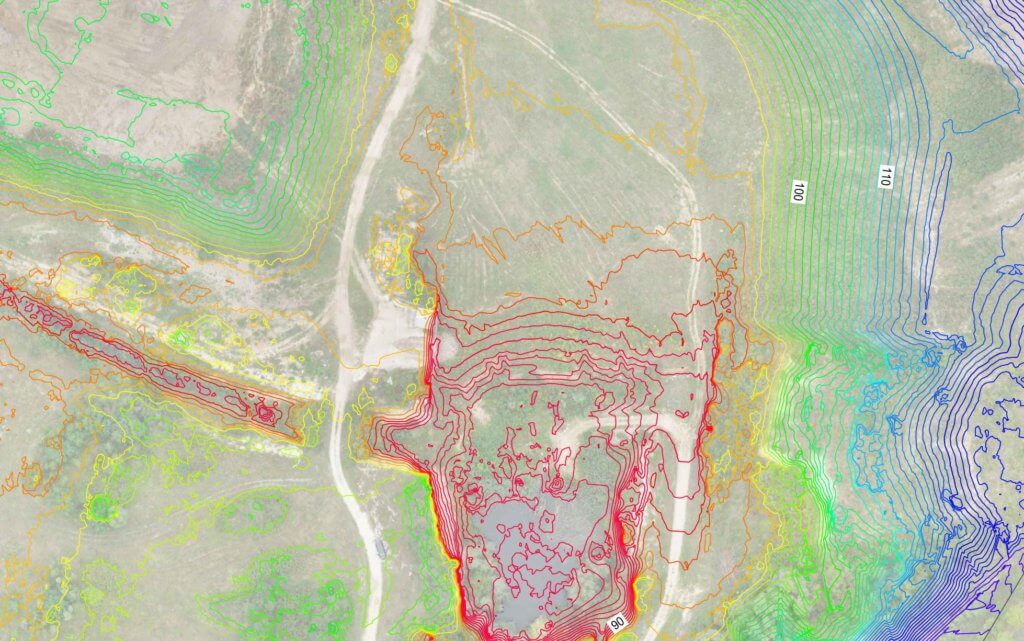

Höhenlinien/Isolinien
Isolinien verbinden Punkte gleicher Höhen und beschreiben ein Höhenprofil. In Bezug auf topografische Karten und Geodaten werden sie als Höhenlinien oder Niveaulinien bezeichnet.

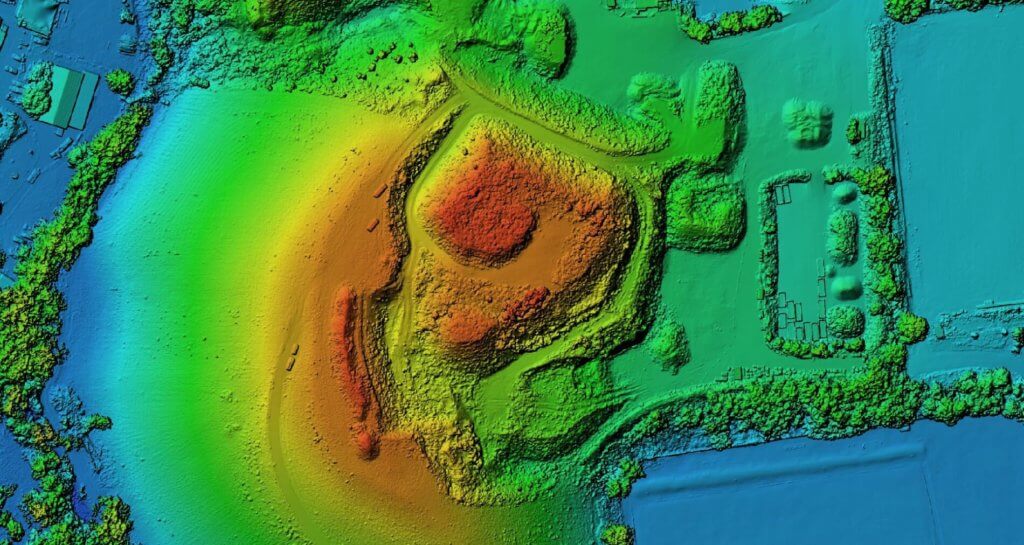

Raster-Höhenmodelle
Das Raster-Höhenmodell stellt die Geometrie der Geländeoberfläche als Rasterbild dar. Die einzelnen Bildpunkte (Pixel) sind in einer Matrix angeordnet und weisen eine einheitliche Flächenfüllung (Farb- oder Grauwert) auf. Die Auflösung wird über die Pixelgröße definiert.
Digitale Geländemodelle mit hoher Punktdichte – kurz: DGM

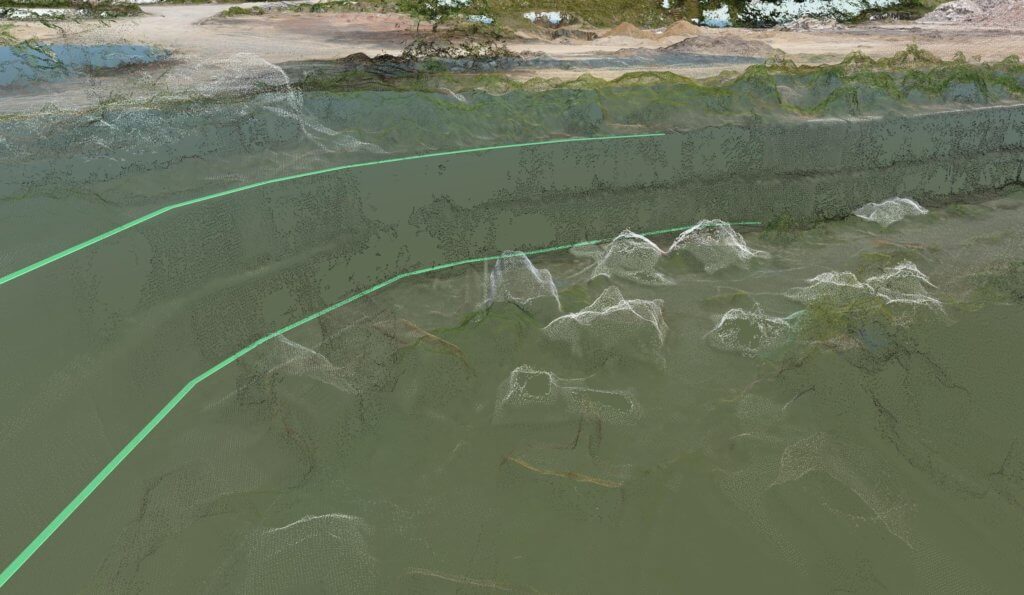

Ein digitales Geländemodell (DGM) stellt die reale Erdoberfläche als Höhenpunkte oder Vermaschung (Mesh/Polygonnetz/trianguliertes Netz) dar. Hierbei bezieht es sich auf die tatsächlichen Geländehöhen. Die Basis bildet eine klassifizierte Punktwolke, wobei das DGM ausschließlich aus Bodenpunkten besteht. Vom DGM ausgeschlossen sind Höhen, die durch die Aufnahme von Gebäuden, Anlagen, Vegetation (Bäumen), Fahrzeugen oder Dächern zustande kommen.
Vermaschung zu einem Polygonnetz (Mesh-Modell)
Der Aufbau von digitalen Geländemodellen unterscheidet sich in der Art der Darstellung, Anordnung und Vernetzung der Geländepunkte. Es wird zwischen folgenden Typen unterschieden: Dreiecknetze, Gitternetze oder hybride Netze. Bei der Vermaschung wird zunächst keine Rücksicht auf Bruchkanten genommen. Präzise Bruchkanten werden in der Regel vor der Vermaschung definiert.

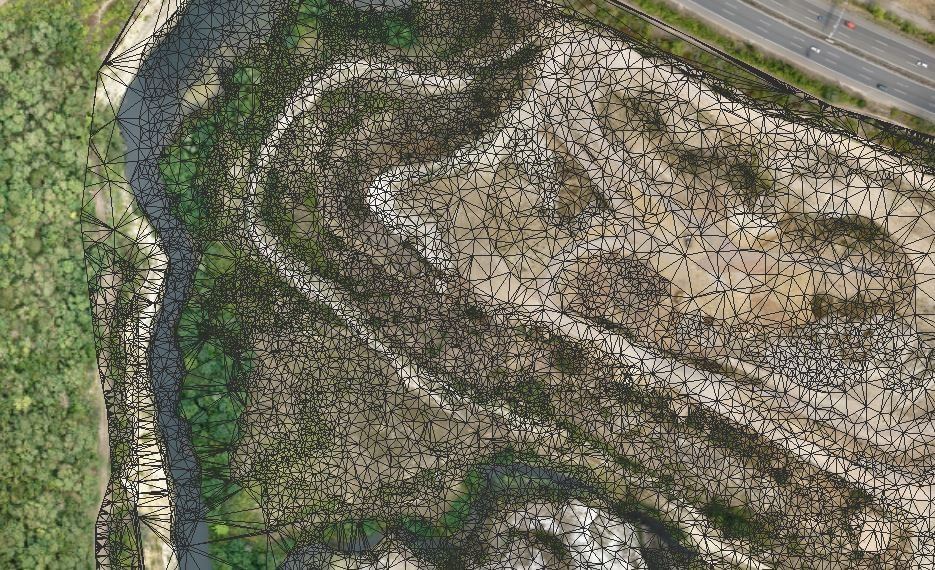

Dreiecksvermaschung
Bei der Dreiecksvermaschung (Triangulation), die bei der DGM-Erstellung am häufigsten zum Einsatz kommt, werden Geländepunkte durch Dreieckslinien miteinander verbunden. Dadurch entsteht eine präzise unregelmäßige, dreidimensionale Darstellung der Oberfläche.
Gitternetz
Bei der Vermaschung der gemessenen und vereinheitlichten Geländepunkte zu einem Gitternetz werden die Höhenpunkte rasterartig (in einem Grid) angeordnet. Jede Zelle des Grids ist gleich groß und speichert die Höhe von der Oberfläche. Markante Geländeelemente können bei geringer Auflösung nicht detailgetreu abgebildet werden. Zudem sorgen diese Modelle für eine oft unnötige Datenmenge bei einfachen Gebieten.
Bruchkanten
Bruchkanten sind lineare Objekte, die bei Geländeänderungen entstehen. Bei der Erstellung von Geländemodellen werden Bruchkanten generiert oder manuell gezeichnet, um markante und/oder relevante Geländepunkte wie Böschungskanten, Straßenränder, Neigungswechsel oder Kuppen repräsentativ darzustellen.

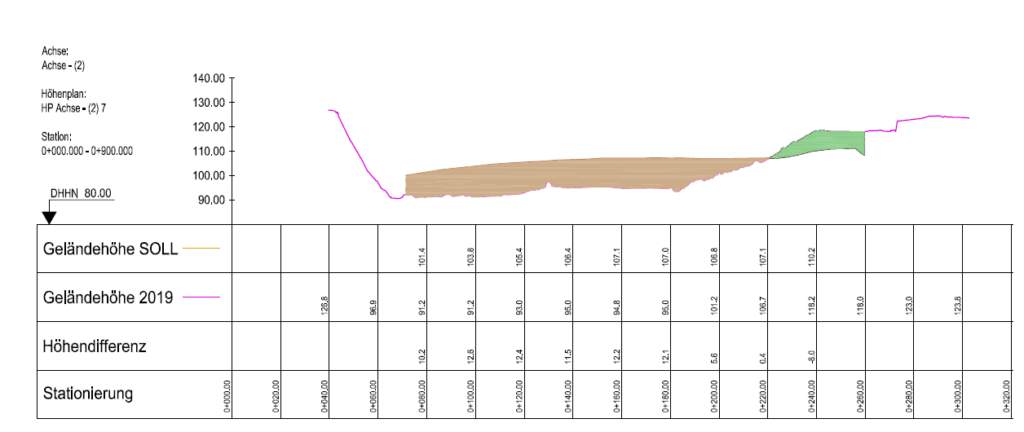

Geländeprofil, Höhenplan & Profilinien
Geländeprofile werden von digitalen Geländemodellen oder einer Punktwolke abgeleitet. Unter einem Geländeprofil, auch Höhenplan genannt, versteht man einen linienförmigen lotrechten, geknickten oder gekrümmten Schnitt durch das Gelände. Es stellt als Diagramm die Höhe entlang der Profillinie dar.

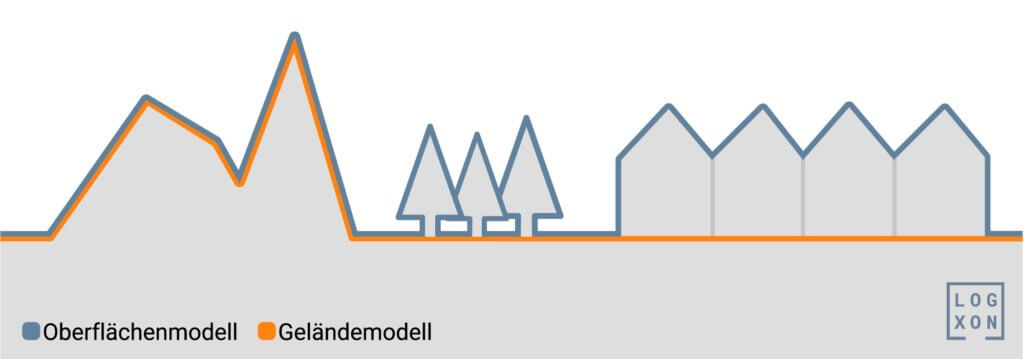

Digitale Oberflächenmodelle mit hoher Punktdichte – kurz: DOM
Digitale Oberflächenmodelle (DOM) sind wie auch Geländemodelle eine Unterart der digitalen Höhenmodelle (DHM). Im Gegensatz zu einem digitalen Geländemodell (DGM) zeigt das digitale Oberflächenmodell auch alle Objekte oberhalb der Erdoberfläche. Die Abbildung umfasst z. B. Gebäude, Anlagen, Fahrzeuge sowie Vegetation (Bäume und Sträucher).

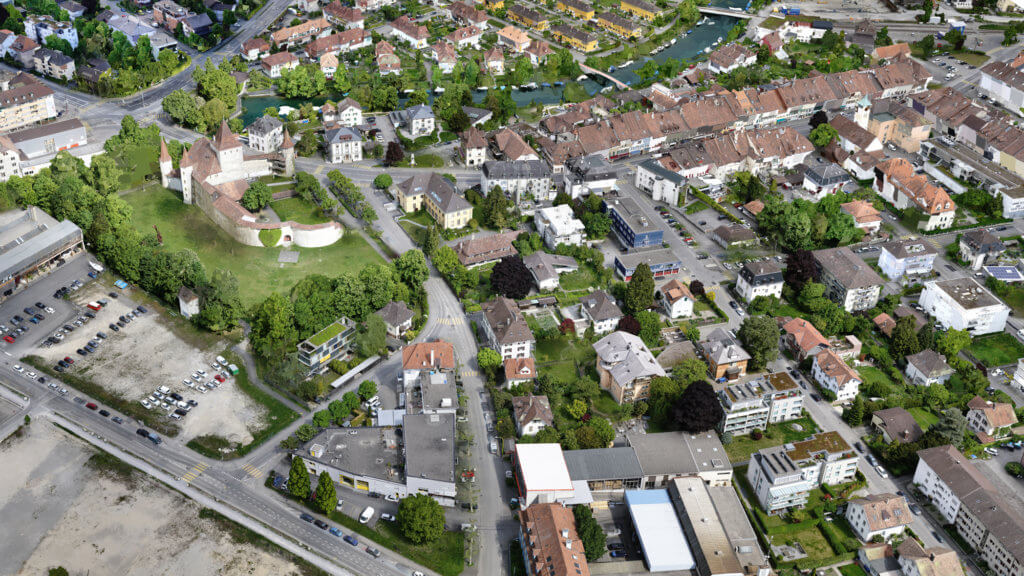

Digitale 3D-Stadtmodelle, Landschafts- & Gebäudemodelle in unterschiedlichen Detaillierungsgraden (LoD)
Aus texturierten Gelände- und Oberflächenaufnahmen mit hoher Punktdichte lassen sich neben Gelände- und Oberflächenmodellen auch digitale 3D-Stadtmodelle, Landschafts- & Gebäudemodelle ableiten. Wir liefern 3D-Modelle in unterschiedlichen Detaillierungsgraden (LoDs) wie auch fotorealistische 3D-Mesh-Modelle. Mehr zu den genannten Produkten finden Sie auf unserer Seite: 3D-Modellierung

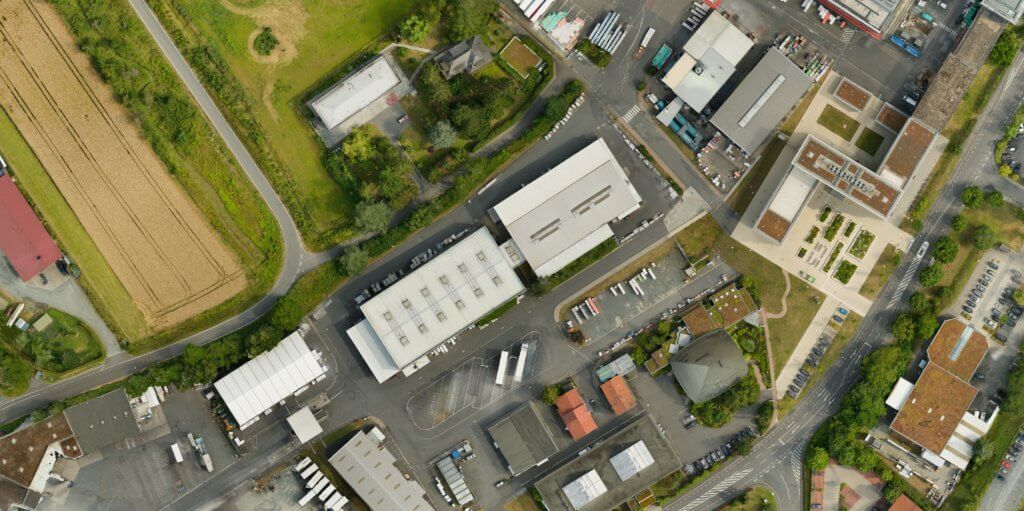

Hochauflösende georeferenzierte True Orthophotos
Hochauflösende georeferenzierte True Orthophotos sind maßstabs- und realitätsgetreue Abbildungen der (Erd-)Oberfläche ohne Umklappeffekte, Kippung bzw. Verkippung von Gebäuden. Mithilfe der lagetreuen Orthophotos können Gebäude, Objekte, Grundstücke und sonstige Flächen hochpräzise vermessen und der aktuelle Bestand erfasst werden. Sie können darüber hinaus passgenau in CAD- oder GIS-Software eingesetzt oder als Layer hinterlegt werden.
