Multicopter Vermessung Steinbruch zur Bestandserfassung und Volumenbestimmung

LOGXON unterwegs: Multicopter Vermessung im Steinbruch zur Bestandserfassung und Volumenbestimmung

Bei diesem Projekt kam unsere spezieller Vermessungs-Copter mit einer stabilisierten 42mpix Kamera zum Einsatz. Das Modell ist speziell von uns für die Multicopter Vermessung im Steinbruch weiterentwickelt worden, um eine schnelle und präzise Bestandserfassung und Volumenbestimmung durchzuführen. Ein Onboard GNSS ermöglicht das Bestimmen der Bildmitten bei der photogrammetrischen Erfassung auf wenige Zentimeter, was zu einer starken Reduzierung der Bodenpasspunkte führt.

Wie ist die Multicopter Vermessung im Steinbruch abgelaufen?

Nach der Ankunft wurden die geplanten Start- und Landebereiche aufgesucht und überprüft. Danach wurden die Bodenkontrollpunkte, auch Passpunkt oder GCPs genannt, ausgelegt und mittels GNSS Rover eingemessen. Danach wird geprüft, ob die vorbereitete Flugplanung mit den Gegebenheiten übereinstimmt. Falls ja kann direkt geflogen werden, falls nein wird die Flugplanung und der entsprechende Bereich verändert oder es werden anderen Start-/Landepunkte gewählt. Die zu erfassenden Bereiche wurden dann mit exakt berechneter Überlappung beflogen um Rohdaten zu generieren.

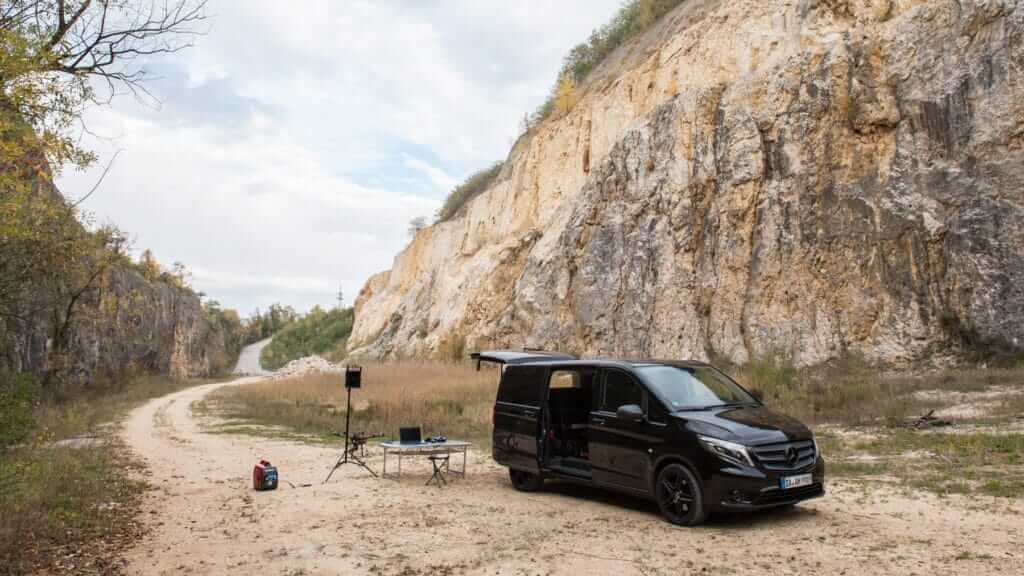

Vermessungsdrohne-im-Steinbruch-zur-3D-Vermessung-aus-der-Luft

Auswertung der Multicopter Vermessung Steinbruch zur Bestandserfassung und Volumenbestimmung

Im Anschluss wurde die Punktwolke, gestützt auf Passpunkten wie auch GPS Daten aus der Luft, in einer Photogrammetrie Software (in diesem Fall Agisoft Photoscan Professionel) prozessiert. Danach wurde die Punktwolke von unserem Spezialisten bereinigt. Die Punktwolke wurde im Anschluss klassifiziert und ein digitales Geländemodell erzeugt. Somit wurden zwei dreidiemensionale Datensätze zur Bestandserfassung und Volumenstimmung geliefert die wie gewünscht mittels verschiedenen Programme auf Kundenseite ausgewertet werden können. Aus den 3D Daten wie auch den hochauflösenden Bildern wurde zur Orientierung noch ein hochpräzises Orthophoto erstellt und an den Kunden übergeben.

Hier ein Ausschnitt aus der Punktwolke der Multicopter Vermessung in reduzierter Auflösung. Die Punktwolke für den Kunden wurde noch wesentlich geringer übergeben, da dies den vorab festgelegten Anforderungen genügt. Die Nutzung kleinerer Datenmengen ist zu dem wesentlich effizienter.

Generelles zum Thema Volumenbestimmung und Massenermittlung auf Basis einer Multicopter Vermessung

Durch die berührungslose, dreidimensionale Erfassung mittels UAV liefern wir kostengünstig exakte Volumen- und Massenbestimmungen. Durch zwei und mehrere Befliegungen mit zeitlichem Abstand können wir ein exaktes Delta (Differenzvergleich) der Volumenveränderung dokumentieren. Auch Soll-Ist Vergleiche nach zwei aufeinanderfolgenden Befliegungen sind problemlos möglich.

Die Datensätze werden häufig zur Inventarisierung und Bilanzierung genutzt, spielen jedoch auch eine große Rolle, um verschiedenste Nachweise zu erbringen oder Anträge einzureichen. Beispielweise in Bezug auf Renaturierungsmaßnahmen, Erweitung der Abbau- oder Lagerfläche.  In der Regel liefern wir eine numerische Dokumentation der jeweiligen Volumen zur Massenermittlung. Die Übergabe von Rohdaten (Punktwolke, digitalem Geländemodell oder 3D Meshmodell bzw. Gitternetzmodell) zur externen Auswertung ist ebenfalls möglich. Des Weiteren erstellen wir ein Orthophoto wenn es zur Orientierung, Visualisierung oder zum Definieren von Materialien und/oder Lagerplätze nötig ist.

Bei Interesse an unserer Dienstleistung oder Fragen können Sie sich gerne jederzeit an uns wenden! Wir beraten Sie gerne und unterbreiten Ihnen auf Wunsch ein individuelles Angebot nach ihren Anforderungen. Hier geht es zur Projektanfrage.
