UAV Laserscanning Vermessung in Nordhessen zur 3D Bestandsmodellierung

Erfassung zur 3D Bestandsmodellierung mittels UAV Laserscanning Vermessung in Nordhessen

Wir waren in den vergangenen Tagen als Drohnen Dienstleister für unseren Partner dotscene in Nordhessen unterwegs. In Fulda hat unser Pilot mit einem unserer Heavy Lifter und dem Laserscanner dotcube über 50 Gebäude in 2 Tagen vermessen. Der Scanner ist auf Basis von 2 Velodyne Pucks und die Registrierungs der Scans erfolgt GPS-los auf Basis eines eigenen SLAM Algorithmus. Die UAV Laserscanning Vermessung mit diesem System in Kombination mit unserem erfahrenen Piloten ermöglichte es, eine Vielzahl von Gebäuden in kürzester Zeit zu erfassen. Zur Vollständigkeit der Datensätze wurde der Scanner am Boden zusätzlich um jedes Haus am Boden getragen, um von oben verschattete Bereiche zu erfassen.

Nicht nur in Nordhessen besonders effizient: Die UAV Laserscanning Vermessung

Der eingesetzte Scanner zeichnet sich durch eine hohe Punktdichte und einer soliden Genauigkeit aus. Zudem ist das Post Processing Zeit relativ kurz und erfordert keine direkte Georeferenzierung der einzelnen Scans zur Registrierung. Das heißt der GPS Empfang oder mögliche Verschattungen spielen keine Rolle, da der Scanner im SLAM Verfahren arbeitet. Das von uns eingesetzte UAV namens Freefly Alta 8 ist extrem zuverlässig, stabil und funktioniert jederzeit reibungslos.  Die Passpunkte wurden wie sonst mittels unseres Stonex GNSS Receives erfasst und bereits vor Ort an den Auftraggeber übergeben. Die Kombination beider Systeme ist für die Bestandserfassung und anschließende 3D Bestandsmodellierung von Gebäuden, Hochhäusern, Fassaden, Brücken, Türmen nahezu unschlagbar effizient.

3D Bestandsmodellierung auf Basis einer UAV Laserscanning Vermessung

Die berührungslose Erfassung von 3D Messpunkten zur 3D Bestandsmodellierung und 2D Planerstellung ist die Zukunft! Das verformungsgerechte Aufmaß von Gebäuden, Flächen oder schwer zugänglichen Bereichen durch eine UAV Laserscanning Vermessung aus der Luft und/oder am Boden via SLAM Laserscanner ist eine sehr effiziente Messmethode im Vergleich zu herkömmlichen Messverfahren oder terrestrischen Laserscans. Bei der 3D Modellierung und Zeichnung der 2D Plänen wurde die Punktwolke als Konstruktionsgrundlage genutzt. Der gescannte 3D Messdatensatz wird nachgezeichnet bzw. nachkonstruiert, um daraus 3D CAD Modelle, 2D Pläne, Grundrisse, Schnitte (Längs- und Querschnitte) und Ansichten daraus abzuleiten.

Projektumfang im Rahmen der UAV Laserscanning Vermessung in Nordhessen zur 3D Bestandsmodellierung:

  • Beantragen sämtlicher Genehmigungen, insbesondere der Einzelaufstiegserlaubnis
  • Durchführung der Befliegung durch LOGXON UAV Pilot

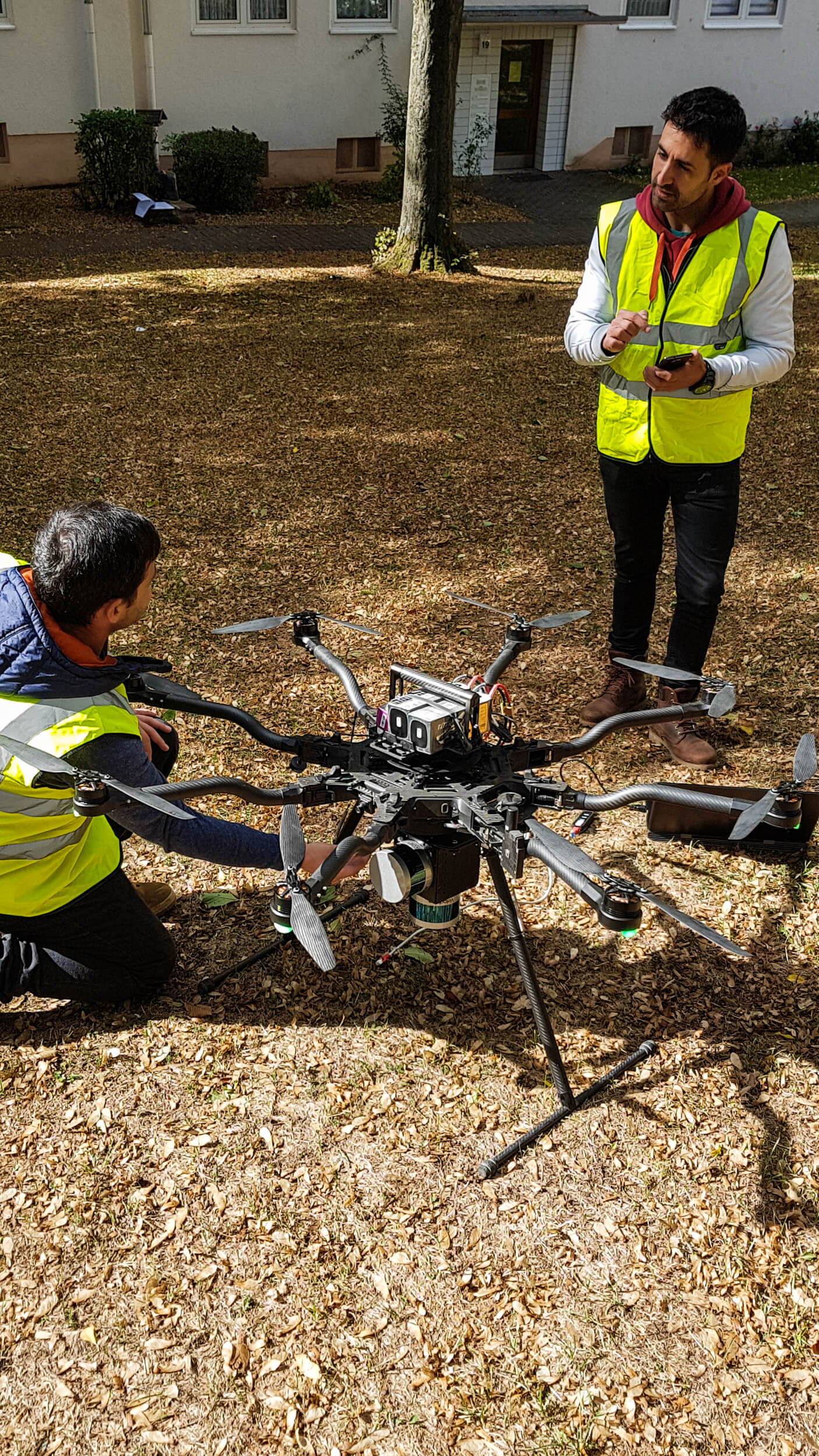

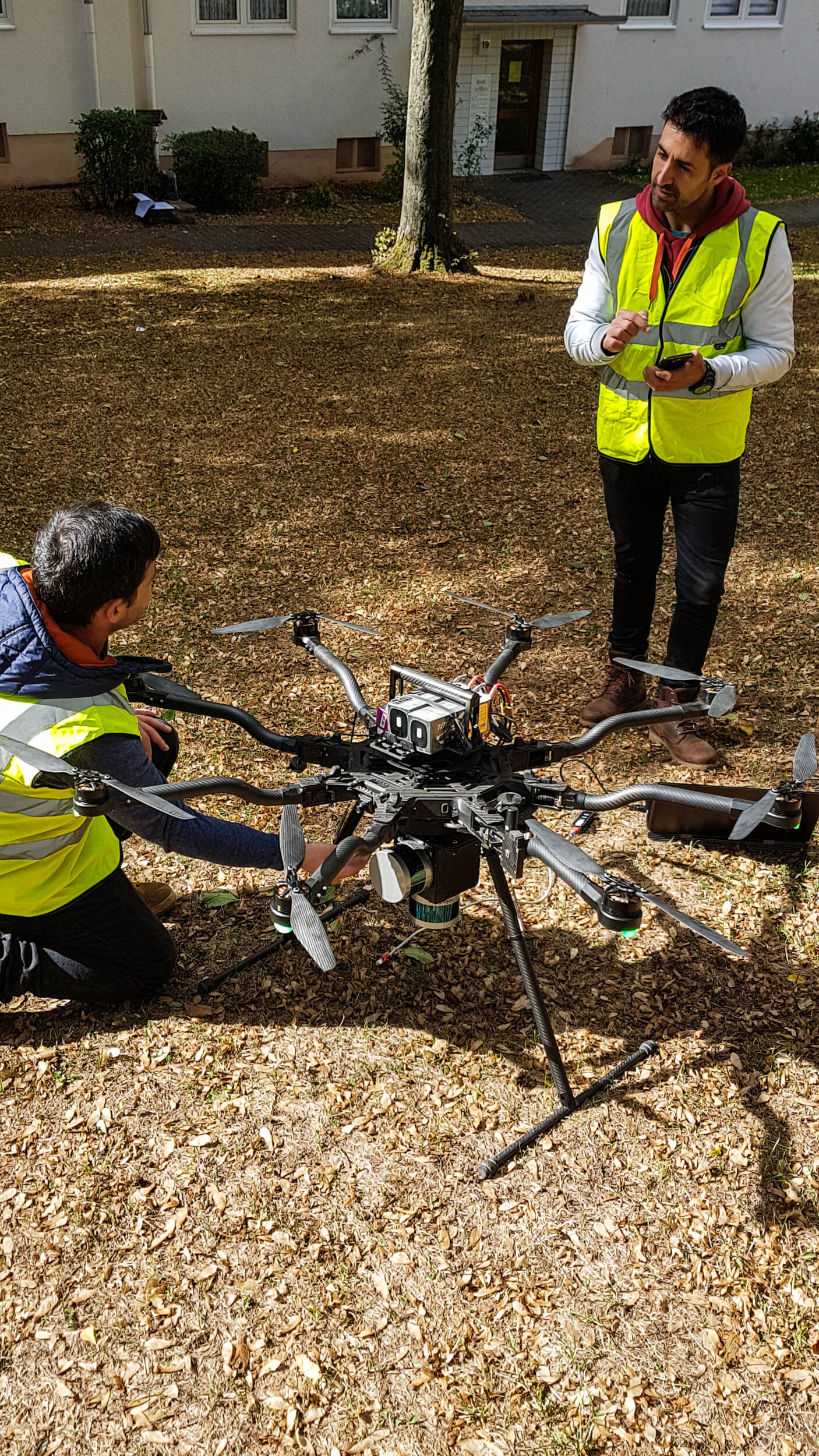

  • Einsatz von Heavy Lifter UAV mit angepassten Dämpfungssystem und speziellen LiDAR Mount
  • Einmessen aller benötigten Passpunkte und unabhängigen Kontrollpunkten zur Dokumentation der gelieferten Genauigkeiten

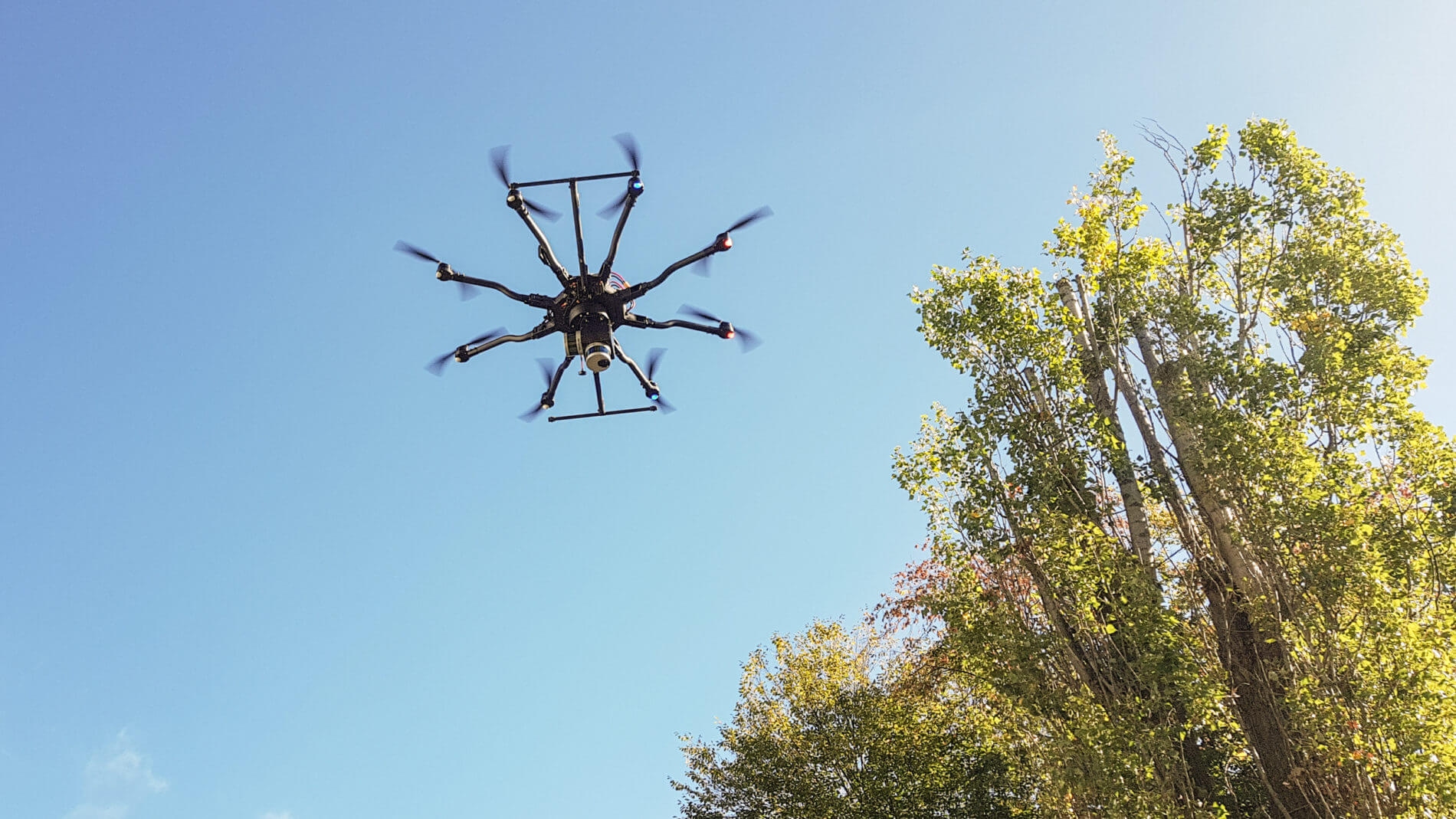

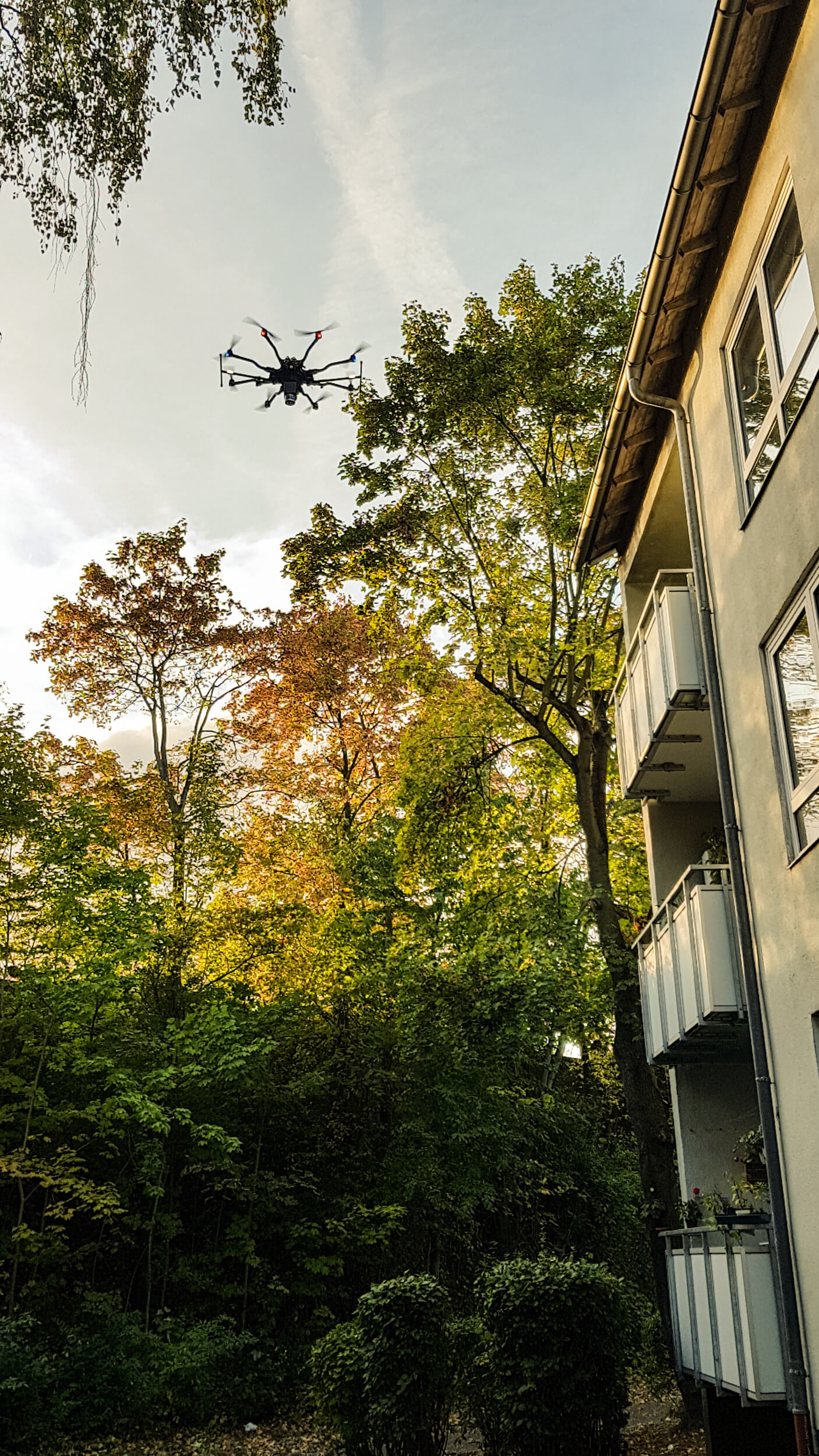

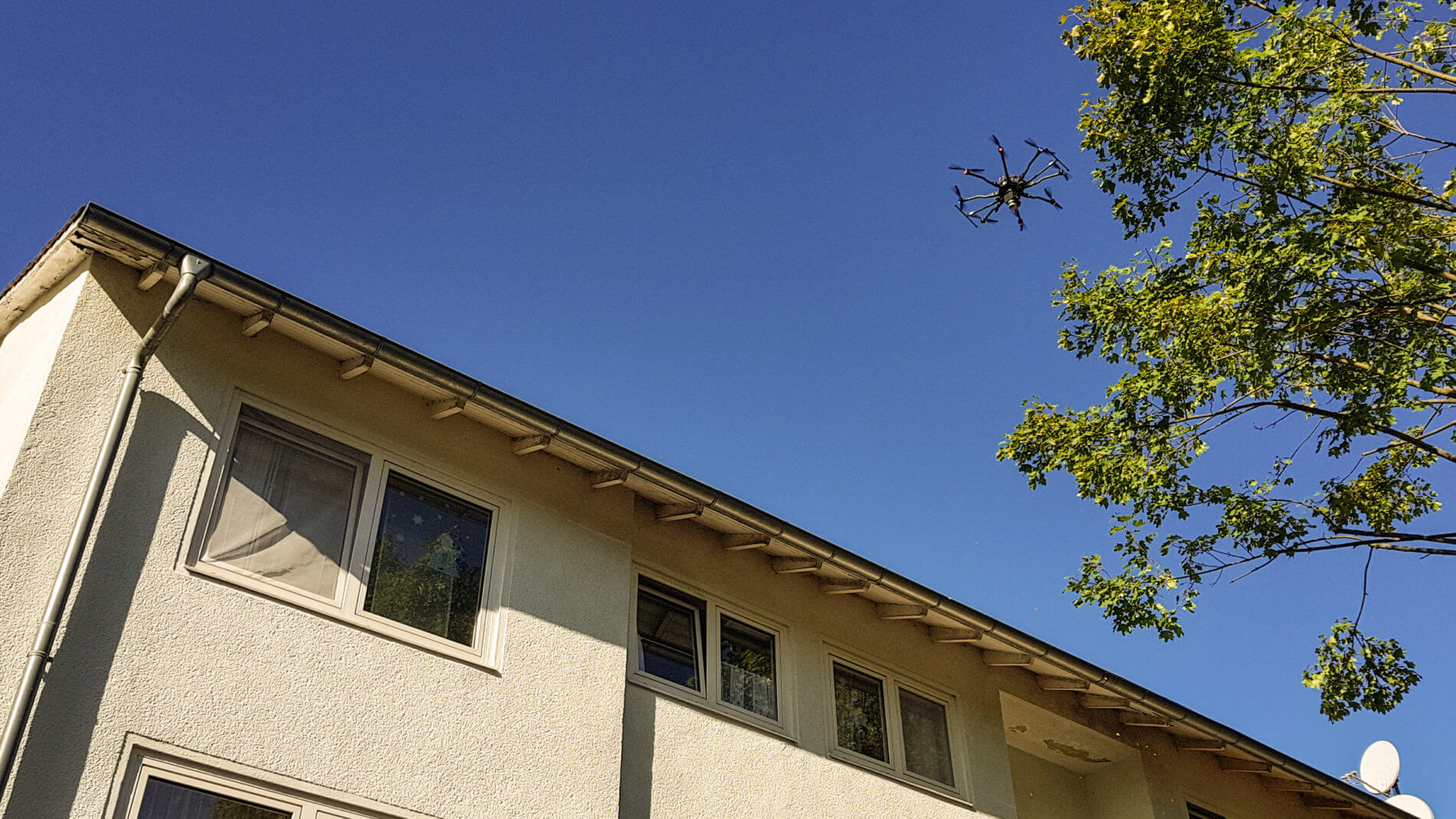

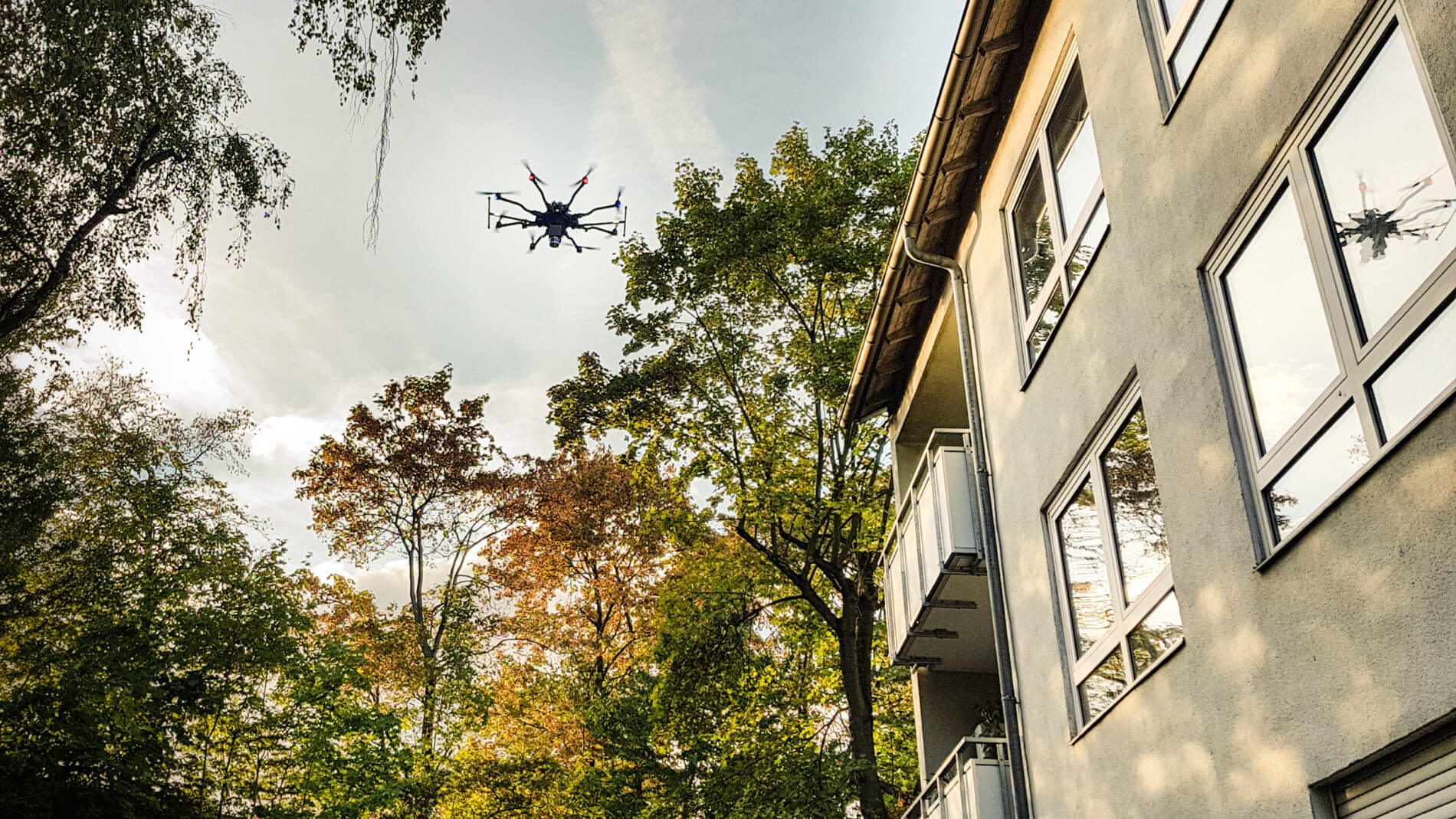

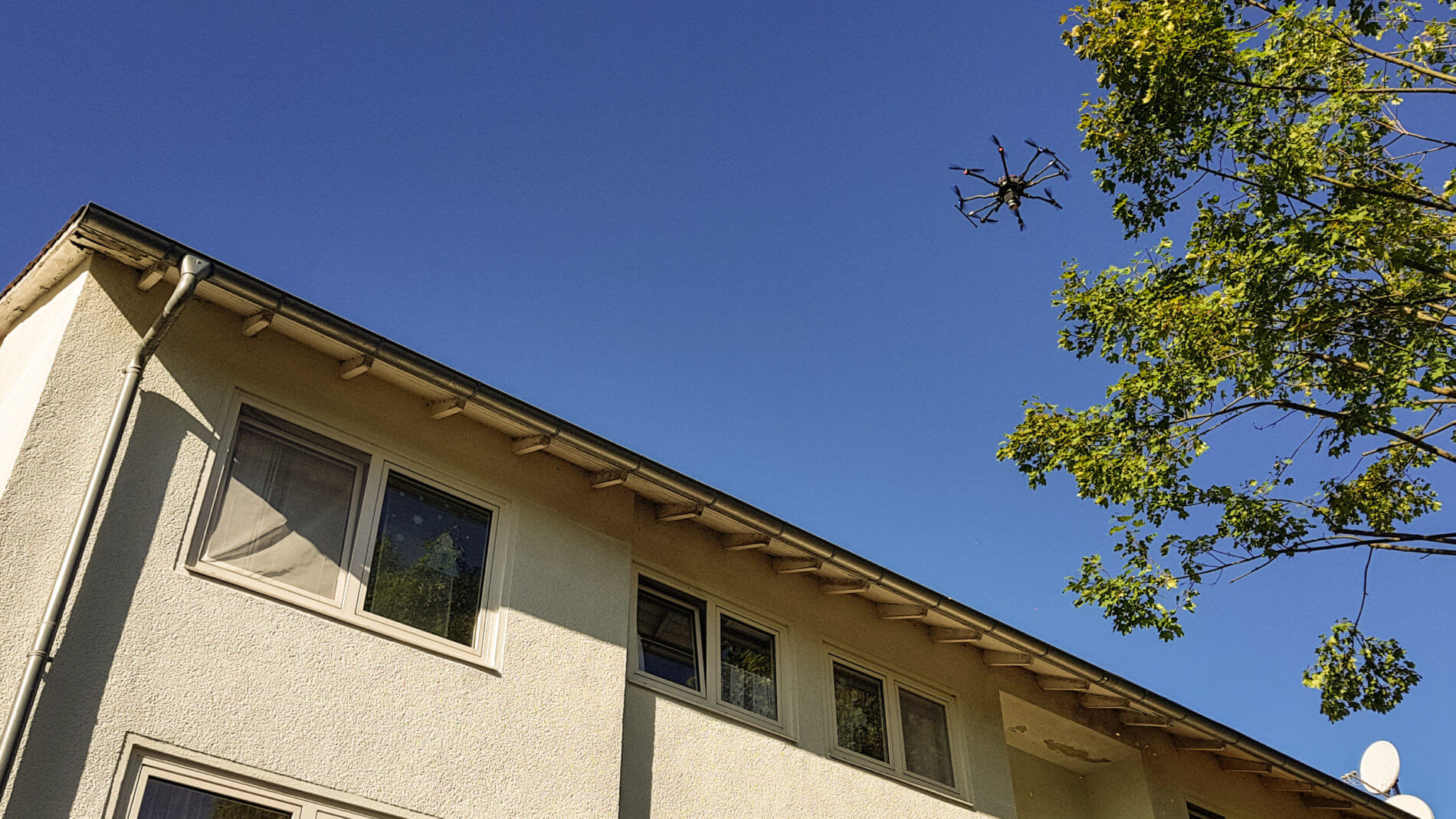

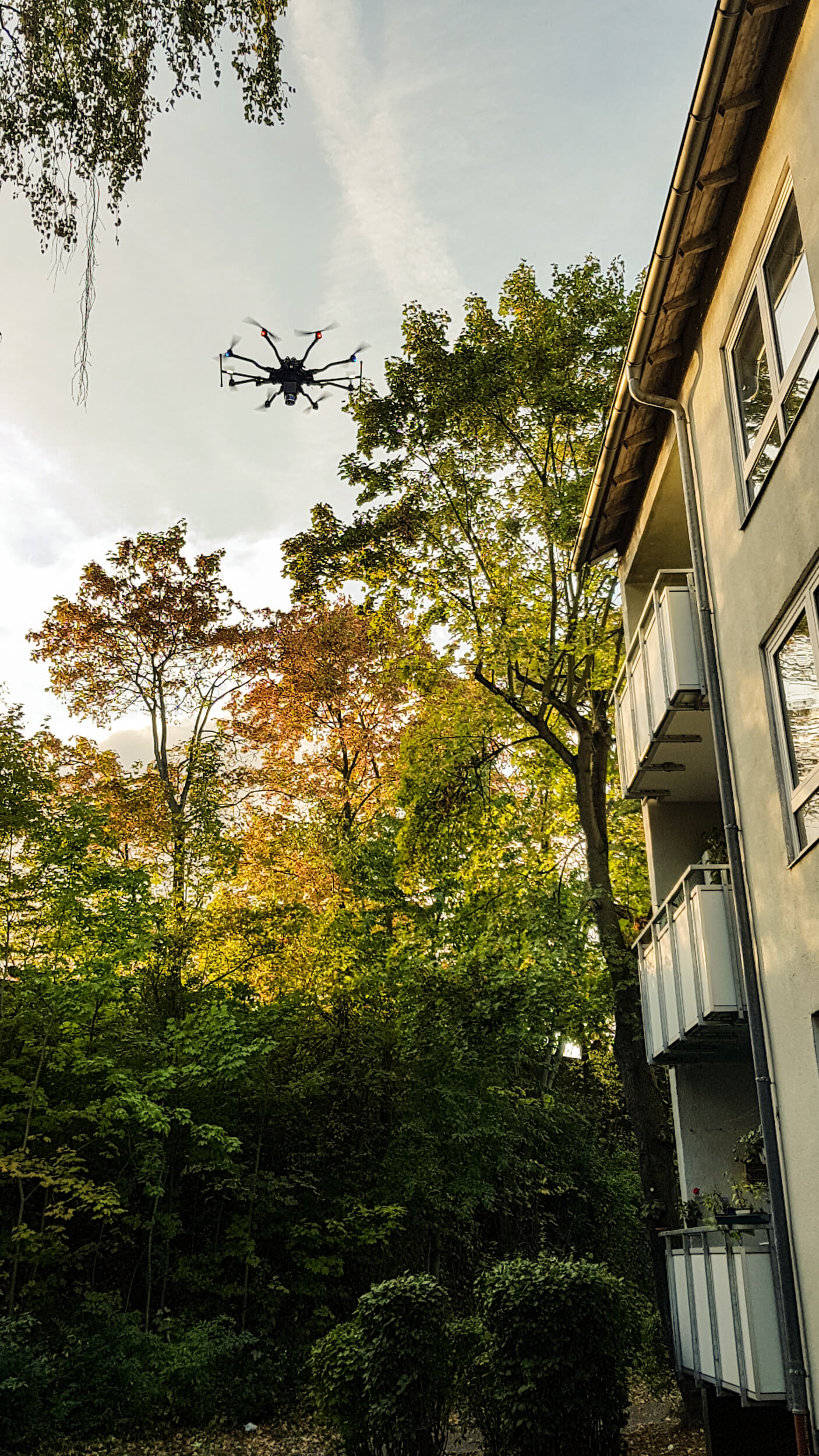

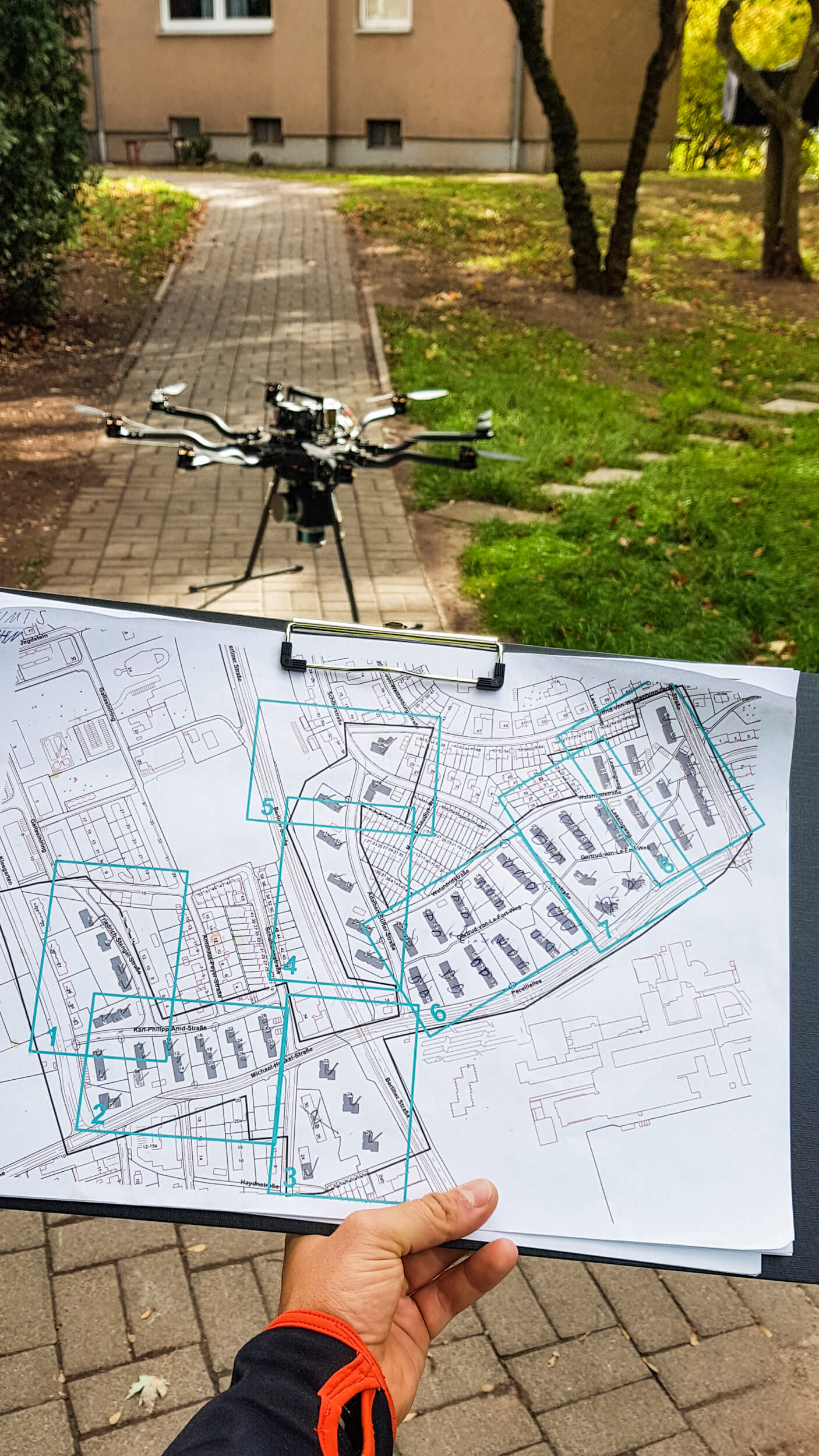

Bildergallerie zur UAV Laserscanning Vermessung in Fuld (Nordhessen)

Weitere Informationen zum Thema UAV Laserscanning Vermessung und auch 3D Bestandserfassung per UAV Photogrammetrie finden Sie HIER
