3D Vermessung von Fassaden mit Drohnen: Bestandserfassung & UAV Fassaden Dokumentation
Die Dokumentation des Ist-Zustands von Fassaden war nie kostengünstiger oder weniger aufwändig. Neben dem Vermessen von Bestandsgebäuden und Grundstücken gehört auch die 3D Vermessung von Fassaden zu unserem Spezialgebiet. Ein Zentimeter genaues 3D Aufmaß einer Fassade mit unserem UAVs erreichen wir wahlweise über die Methode der Photogrammetrie mittels einer Vielzahl von Bildern einer High End Fotokamera oder über UAV Laser Scanning (UAV LiDAR).
Beim 3D Aufmaß von Fassaden geht es um eine meist kontaktlose, sichere, aber vor allem zeit – und kostenoptimierte Erfassung von Daten für die Geoinformatik. Darunter fallen Arbeiten wie die Vermessung, 3D Modellierung, Visualisierung, Dokumentation sowie der Transfer in die gewünschte Software im entsprechendem Format.
Vermessung von Fassaden – UAVs (Unbemannte Luftfahrzeuge) zum 3D Aufmaß von Fassaden und Gebäuden
Der Einsatz von UAVs kann bei der Dokumentation und dem Aufmaß von Fassaden sehr hilfreich sein und bares Geld sparen. Üblicherweise werden die Bilder von Hand aufgenommen werden, mit Hilfe von einem Stativ, Steiger, Gerüst oder gar Kran. Dies ist sehr Aufwendig und stößt vor allem schon bei geringfügigen Höhen an die Grenzen des Machbaren. Aus diesem Grund setzen wir bei hohen Gebäuden, Dächern und großen Industrieobjekten unsere sicheren und mit High End Sensorik ausgestatteten UAVs ein, die man umgangssprachlich auch Drohne, UAS, Multicopter, Flugroboter oder auch Remotely Piloted Aircraft Systems (RPAS) nennt. Drohnen sind also ein perfektes Instrument für detaillierte Inspektionsarbeiten oder zur Vermessung schwer zugänglicher Bereiche inklusive der Baudokumentation.
Moderne Vermessungsdrohnen lassen sich bei einigen Anwendungen – wie beispielsweise der Flächenvermessung – völlig autonom fliegen, doch dies ist einem 3D Aufmaß von Fassaden leider nicht möglich. Aus diesem Grund wird die Drohnen Befliegung von einem unserer erfahrenen und geschulten Piloten manuell durchgeführt. Die ist vor allem ein wichtiger Sicherheitsaspekt, denn normalerweise fliegen die UAV GPS gestützt, welches jedoch von Fassaden oder hohen Gebäuden oftmals oder sogar nahezu dauerhaft verschattet ist. Hier zahlt sich vor allem die jahrelange Flugerfahrung unseres Logxon Teams aus!
Vermessung von Fassaden – Folgende Dienstleistungen bieten wir mit unseren UAVs:
- Fassadenvermessung: Erstellung von Fassadeplänen, Flächenbestimmung, Schadensdokumentation sowie Analyse der Fassadenfläche in Bezug auf das Niveau
- Fassadendokumentation
- Erfassung und Dokumentation für BIM Anwendungen (Building Information Modeling) sowie für das Facility Management z.B. zur Bestandsaufnahme oder Soll-Ist-Vergleich
- Dokumentation und exaktes Aufmaß der Fassade zur Gebäude Sanierung
- Denkmalschutz: Wir Vermessen berührungslos denkmalgeschützter Bauwerke und dessen Fachwerk, Stuck, Verzierungen, Fenster, Türen etc.
- Vermessung für Energie Monitoring oder als Grundlage zur energetische Sanierung. Komplettes Aufmaß der Gebäude Außenhülle zur Bestimmung von Fensterflächen, Wandflächen, Verblendungen, Säulen, Dachflächen, Schornsteinen etc.

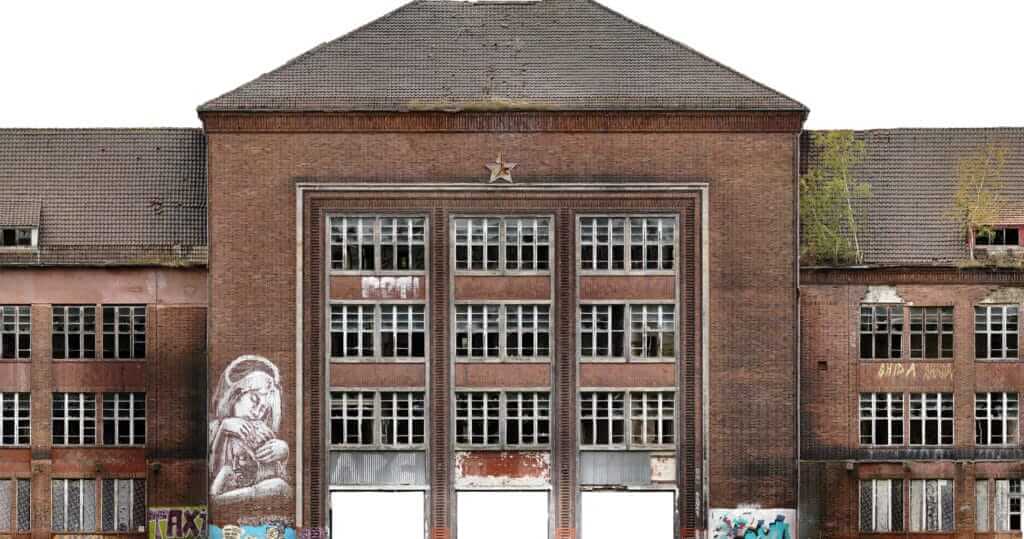

- 2D Orthophoto / Orthofoto: Verzerrungsfreie Abbildungen der einzelnen Fassade
- 3D Ansichten, 3D Modell zur Visualisierung
- 3D CAD Modellierung

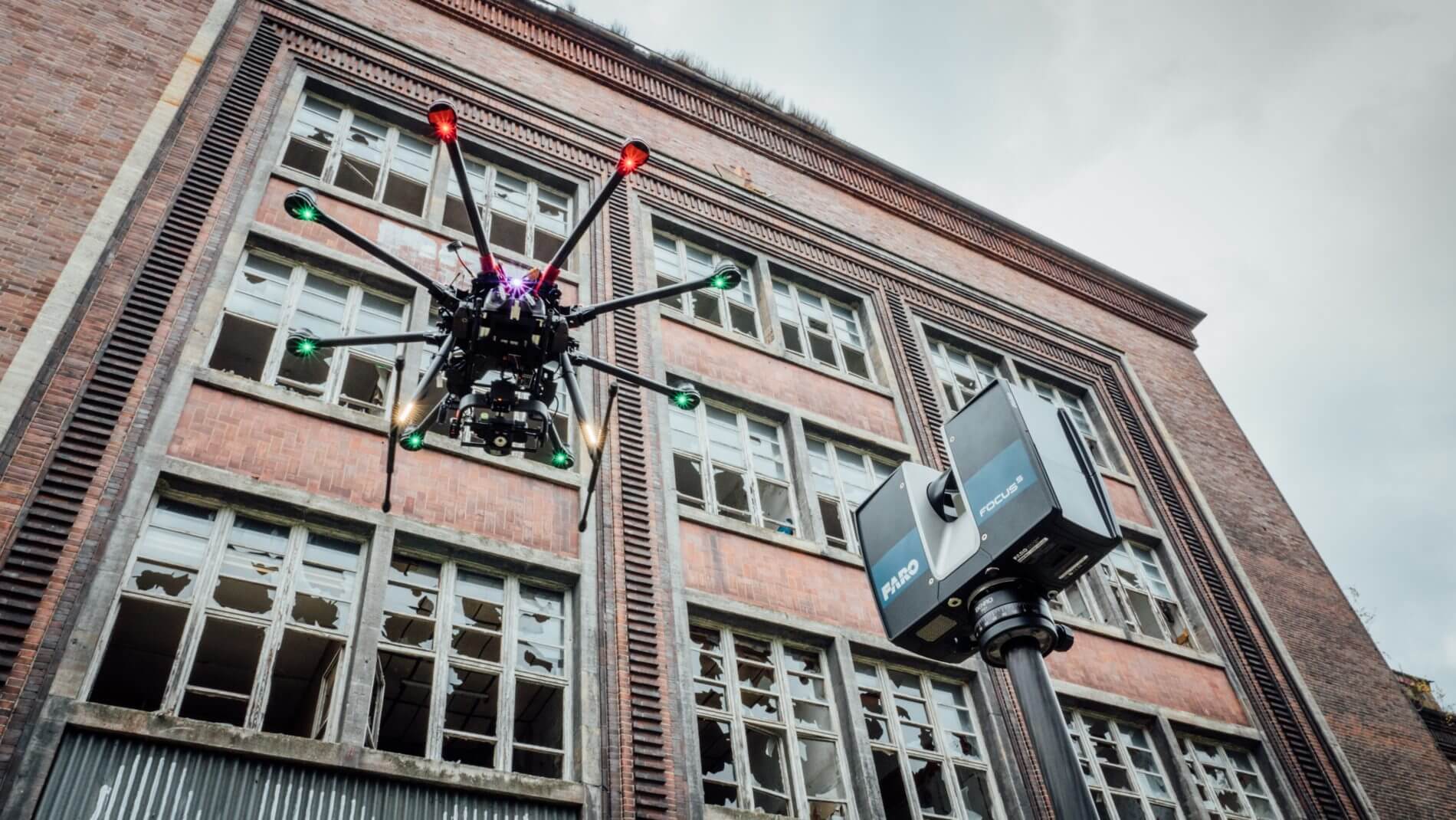

Vermessung von Fassaden – Kombination von UAV Daten mit dem 3D Laserscanner (LiDAR Scanner)
Die bei der Vermessung generierte 3D Punktwolke aus den Fotos lässt mit den Punktwolken aus anderen Sensoren, die sich üblicherweise am Boden eingesetzt werden (terrestrische LiDAR Scanner), kombinieren. Die Gebäudevermessung per UAV und LiDAR Scanner hat ihren besonderen Reiz, denn durch die Verknüpfung der Messmethoden (Photogrammetrie und Laser Scanner am Boden) und das Nachbearbeitung im CAD Programm lassen sich in Kombination mit den hochpräzisen und fotographischen Elementen genaue und visuell sehr detailreiche Resultate erzielen.
Vermessung von Fassaden – Aufmaß einer Fassade in einem bestimmten Koordinatensystem (Georeferenzierung)
Die Georeferenzierung einer Fassade erfolgt in der Regel durch sogenannte Ground Control Points (GCPs) deren Koordinaten bekannt sind. Diese sind in den Bildern klar erkennbar und werden bei der Prozessierung zur Referenzierung genutzt. Ein anderer Weg ist die Prozessierung in einem lokalen Koordinatensystem, die daraus entstehende Punktwolke lässt sich dann über eine bereits georeferenzierte Punktwolke (z.B. von einem LiDAR Scanner) mittels gemeinsamer Passpunkten referenzieren. Desweiteren lassen sich auch per Tachymeter definierte Messpunkte wie beispielsweise Fensterecken für die wenigen, aber dennoch nötigen Passpunkte zwecks Georeferenzierung und Ausrichtung der Punktwolke nutzen.
Vermessung von Fassaden – Alle Vorteile einer Drohnen Befliegung mittels UAV zur Fassaden Dokumentation auf einem Blick:
- Sehr kurze Erfassungszeit (Drohnen Befliegung) vor Ort – Geringer Zeitaufwand gegenüber den klassischen Messverfahren
- Kostengünstig, berührungslos und exakt
- 100% Digitale Prozessierung und Datenauswertung erfolgt im Nachgang am PC
- Reales, sehr anschauliches Abbild der Fassade in 2D oder 3D Laserscanning liefert ein geometrisch richtiges Abbild
- Die Daten lassen sich Problemlos mit Laser Scan Punktwolken (LiDAR Point Cloud) kombinieren
- Georeferenzierung problemlos möglich
- Einfache Datenauswertung mittels CAD oder Point Cloud Software
- Es kann auch zu einem späteren Zeitpunkt die Daten zurückgegriffen und weitere Ansichten erzeugt werden.
Bei Interesse an unserer Dienstleistung oder Fragen können Sie sich gerne jederzeit an uns wenden! Wir unterbreiten Ihnen gerne ein Angebot zur Fassadenvermessung.
